Свиток Link Params (Параметры связи)

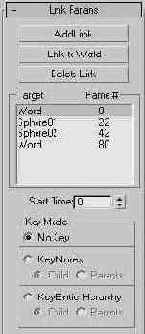

Рис. 18. 84. Свиток Link Params (Параметры связи)


Настройка параметров ограничителя Link

Рассмотрим настройку параметров ограничителя на примере анимированной сцены, в которой система из двух механических захватов должна перемещать цилиндрическую деталь, передавая ее друг другу (рис. 18. 85). Ограничитель Link (Связь) назначен на трек Transform (Преобразование) цилиндрической детали, расположенной у левого края рис. 18. 85. Анимация имеет следующий сценарий. С кадра 0 по кадр № 22 первый рычаг (слева на рисунке) поворачивается к детали и сжимает захват. С кадра № 22 до кадра № 40 этот рычаг поворачивается обратно, перемещая цилиндр ко второму рычагу. С кадра № 40 до кадра № 42 первый рычаг разжимает захват, а второй сжимает, принимая деталь. С кадра № 42 до кадра № 80 второй рычаг поворачивается на 180°, перемещая деталь. С кадра № 80 до кадра № 100 второй рычаг разжимает захват и возвращается в исходное положение.
