Свиток Volume Fog Parameters (Параметры объемного тумана)

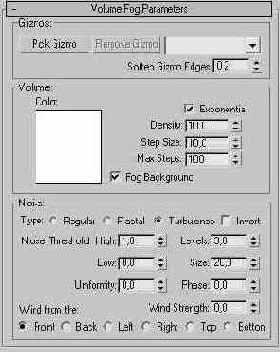

Рис. 17. 72. Свиток Volume Fog Parameters (Параметры объемного тумана)


  1. Примените эффект объемного тумана к габаритному контейнеру, щелкнув на кнопке Pick Gizmo (Указать контейнер) в разделе Gizmos (Габаритные контейнеры) свитка Volume Fog Parameters (Параметры объемного тумана). Назначение и отмена назначения контейнеров делается совершенно так же, как это было описано применительно к эффекту Fire Effect (Горение). Имеется возможность размыть границы области, занимаемой туманом в пределах контейнера, чтобы сделать эти границы менее заметными, используя параметр Soften Gizmo Edges (Размывка границ контейнера). Если ни один габаритный контейнер не указан, эффект объемного тумана будет применен ко всей сцене.
  2. В разделе Volume (Объем) параметры Color (Цвет), Exponential (Экспоненциально) и Density (Плотность) не отличаются по назначению и использованию от аналогичных параметров объемного освещения или стандартного тумана. Настройте следующие параметры, специфические для объемного тумана:
  • Step Size (Размер шага) - позволяет управлять степенью неоднородности структуры тумана. Большие значения создают грубую структуру, малые - более тонкую. По умолчанию принято значение 4, 0, что дает туман средней степени неоднородности;
  • Max Steps (Максимальное число шагов) - позволяет управлять визуализацией и формированием выборки отсчетов области тумана, ограничивая максимальное число циклов расчета изображения и исключая возможность зацикливания программы на расчетах тумана очень малой плотности. По умолчанию значение этого параметра устанавливается равным 100;
  • Fog Background (Туманный фон) - флажок, установка которого обеспечивает применение эффекта тумана как к объектам, так и к фону сцены. Если вы собираетесь комбинировать визуализированное изображение сцены с другими изображениями, может потребоваться «затуманить» только объекты. В этом случае данный флажок следует сбросить.

Параметры раздела Noise (Неоднородности) объемного тумана в целом аналогичны соответствующим параметрам объемного освещения.

На рис. 17. 73 приведен пример реализации эффекта объемного тумана, воспроизведенный без использования габаритного контейнера при следующих значениях параметров (все остальные параметры имели исходные значения): флажок Exponential (Экспоненциально) - установлен; Density (Плотность) = 10; Step Size (Размер шага) = 10; флажок Fog Background (Туманный фон) - установлен.
