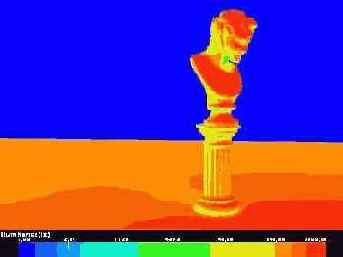

Рис. 17. 60. В результате визуализации сцены при псевдоцветовом управлении экспозицией изображение раскрашивается цветами, кодирующими величины освещенности объектов
При выборе того или иного варианта управления экспозицией в окне диалога Environment and Effects (Внешняя среда и эффекты) под свитком Exposure Control (Управление экспозицией) появляется свиток параметров настройки выбранного варианта, например Logarithmic Exposure Control Parameters (Параметры логарифмического управления экспозицией), как показано на приведенном ранее рис. 17. 55. Наборы параметров автоматического и линейного вариантов управления полностью совпадают и отличаются от набора параметров логарифмического варианта управления только отсутствием двух флажков - Affect Indirect Only (Действовать только на переотраженный свет) и Exterior Daylight (Наружный дневной свет), назначение которых поясняется ниже. Набор параметров псевдоцветового варианта управления экспозицией будет рассмотрен далее.
Настройка автоматического, линейного и логарифмического вариантов управления экспозицией
Используйте для настройки параметров автоматического, линейного и логарифмического вариантов управления экспозицией следующие элементы управления:
- Brightness (Яркость) - позволяет настраивать диапазон яркостей цветов преобразуемого изображения, изменяется в интервале от 0 до 200;
- Contrast (Контраст) - позволяет настраивать контраст цветов преобразуемого изображения, изменяется в интервале от 0 до 100;
- Mid Tones (Средние тона) - позволяет настраивать контраст цветов преобразуемого изображения, изменяется в интервале от 0, 01 до 20;
- Physical Scale (Физическая шкала) - значение, на которое умножается величина интенсивности света, задаваемая счетчиком Multiplyer (Усилитель) любого стандартного осветителя в составе сцены, чтобы привести его силу света к физически реализуемой величине, измеряемой в канделах. В итоге осветитель любого стандартного типа рассматривается модулем управления экспозицией как фотометрический. На фотометрические осветители данный счетчик не действует. Допустимый диапазон изменений параметра -от 0 до 200 000;
- Color Correction (Цветовая коррекция) - установка этого флажка дает возможность скорректировать окрашивание всех объектов сцены цветовым оттенком, появляющимся за счет освещения сцены не белым светом. Опенок цвета для корректировки устанавливается с помощью цветового образца;
- Desaturate Low Levels (He насыщать слабые цвета) - при установке этого флажка оттенки цвета малой яркости обесцвечиваются, что отражает физические особенности человеческого глаза, для которого все цвета малой яркости кажутся серыми;
- Affect Indirect Only (Действовать только на переотраженный свет) - при установке этого флажка логарифмическое управление экспозицией будет применяться только к участкам изображения, освещаемым переотраженным светом, и не будет действовать на участки, освещаемые прямыми лучами осветителей;
- Exterior Daylight (Наружный дневной свет) - при установке этого флажка алгоритм логарифмического управления экспозицией будет стремиться выполнить компенсацию чрезмерной освещенности от источников, имитирующих свет солнца или небосвода для наружных сцен.
Настройка псевдоцветового варианта управления экспозицией
Используйте для настройки псевдоцветового варианта управления экспозицией следующие элементы управления из свитка Pseudo Color Exposure Control (Псевдоцветовое управление экспозицией), показанного на рис. 17. 61:
