На диагностическом изображении цветом кодируются проекционные координаты каждого объекта

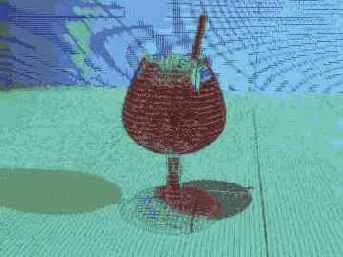

Рис. 17. 48. На диагностическом изображении цветом кодируются проекционные координаты каждого объекта

Photon (Фотон) - визуализируется карта распределения фотонов, рассчитываемая при включении эффектов каустики или глобальной освещенности. В списке выбирается один из двух вариантов: Density (Плотность) - выполняется псевдоцветовое кодирование плотности фотонов на проекции сцены. Irradiance (Облученность) - выполняется псевдоцветовое кодирование облученности фотонами объектов сцены;
BSP (Binary Space Partitioning - Бинарное разбиение пространства) - на диагностическом изображении псевдоцветами кодируются параметры BSP-алгоритма трассировки, выбираемые из списка: Depth (Глубина) - цветом кодируется глубина дерева разбиения граней, Size (Размер) - цветом кодируется размер "листьев» дерева разбиения.

Настройка параметров распределенной визуализации

Модуль mental ray способен распределять процесс визуализации изображения между несколькими компьютерами, объединенными в сеть. В этом случае рекомендуется включать режим Use Placeholder Objects (Использовать местозаполнители) в свитке Translator Options (Параметры транслятора) вкладки Processing (Обработка) и выбирать вариант Hilbert (best) (По Гильберту (наилучшая)) в списке Bucket Order (Последовательность блоков) свитка Sampling Quality (Качество выборки) на вкладке Renderer (Визуализатор).

Для настройки параметров визуализации изображения используйте следующие элементы управления свитка Distributed Bucket Rendering (Распределенная блочная визуализация), показанного ранее на рис. 17. 46:

Distributed Render (Распределенная визуализация) - включает режим распределенной визуализации;
Distributed Maps (Распределенные текстуры) - установка этого флажка означает, что файлы текстур могут быть найдены на любом компьютере, задействованном в распределенной сетевой визуализации;
Hosts (Ведущие компьютеры) - щелчок на этой кнопке позволяет отыскать и загрузить текстовый файл max. rayhosts, который по умолчанию хранится в папке \mentalray, вложенной в корневую папку с программным обеспечением max 6. В файле описываются сетевые адреса компьютеров, способных участвовать в распределеной визуализации. Если в файле есть такой список, он отобразится в поле под кнопкой;
All (Все), None (Ничего) - кнопки выделения и отмены выделения имен компьютеров в списке.
