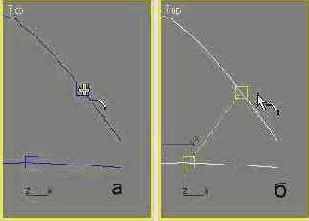

После выбора родительских кривых (а) строится NURBS-кривая среза (б)



Рис. 13.155. После выбора родительских кривых (а) строится NURBS-кривая среза (б)


  1. Пока инструмент создания кривой среза еще активен, вы можете изменить расстояние от точки пересечения (или воображаемого пересечения) родительских кривых до мест их обрезки с помощью счетчиков Length 1 (Длина 1) и Length 2 (Длина 2). Флажки Trim Curve (Обрезать кривую) из групп Trim First Curve (Обрезать первую кривую) и Trim Second Curve (Обрезать вторую кривую) включают режим обрезки каждой из родительских кривых, а флажки Flip Trim (Перевернуть обрезку) служат для смены обрезаемой и оставляемой частей кривых. Счетчики Seed 1 (Отсчет 1) и Seed 2 (Отсчет 2) служат для перемещения точек отсчета вдоль родительских кривых. Если родительские кривые имеют еще одно пересечение или потенциально могут пересечься в еще одной точке, то, как только квадратики отсчета сместятся ближе к этому пересечению, кривая среза будет перенесена на новое место.
  2. Для выключения режима создания NURBS-кривой среза щелкните правой кнопкой мыши.

Если перейти на уровень подобъекта Curve (Кривая) и выделить кривую среза, то в нижней части панели Modify (Изменить) появится свиток Chamfer Curve (Кривая среза), отличающийся от аналогичного свитка, показанного выше на рис. 13.154, наличием двух кнопок: Replace Frist Curve (Заменить первую кривую) и Replace Second Curve (Заменить вторую кривую). Для замены любой из родительских кривых щелкните на одной из этих кнопок, а затем -на новой кривой из состава той же NURBS-коллекции. Кривая среза пристыкуется к обозначенной точке новой родительской кривой.
