К исходному объекту...

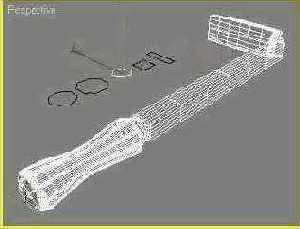

Рис. 9.60. К исходному объекту, показанному ранее на рис. 9.52, на расстоянии 10 % от начала пути добавлено новое сечение (звезда малого радиуса), формирующее утончение в середине рукоятки кочерги

Пока кнопка Get Shape (Взять форму) остается нажатой, повторите действия, указанные в п. 2, устанавливая новые значения точки размещения сечений и щелкая на нужных формах. Для выключения режима размещения дополнительных сечений щелкните в активном окне проекции правой кнопкой мыши или еще раз щелкните на кнопке Get Shape (Взять форму).

Для перемещения, удаления или выравнивания сечений выполните следующие действия:

Выделите тело лофтинга. Чтобы хорошо видеть сечения, выключите режим отображения оболочки объекта, сбросив флажок Skin (Оболочка) в нижней части свитка Skin Parameters (Параметры оболочки).
Щелкните на квадратике со знаком «плюс» слева от строки Loft (Лофтинг) в стеке модификаторов командной панели Modify (Изменить). В раскрывшемся списке подобъектов выберите подобъект Shape (Форма). В нижней части панели появится свиток Shape Commands (Действия с формами), показанный на рис. 9.61.
