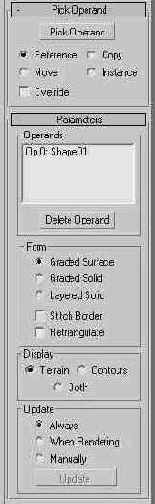

Рис. 9.36. Свитки Pick Operand (Задать операнд) и Parameters (Параметры) объектов типа Terrain (Рельеф)



Рис. 9.36. Свитки Pick Operand (Задать операнд) и Parameters (Параметры) объектов типа Terrain (Рельеф)



Рис. 9.36. Свитки Pick Operand (Задать операнд) и Parameters (Параметры) объектов типа Terrain (Рельеф)

  1. Установите переключатель свитка Pick Operand (Назначение операнда), который ничем не отличается от аналогичного свитка составных объектов других типов, в одно из четырех положений:
  • Reference (Экземпляр), Сору (Копия), Instance (Образец) - в модель рельефа будет включен соответствующий тип дубликатов контуров, указанных в качестве второго и последующих операндов;
  • Move (Перемещение) - второй и последующие операнды будут перемещены в состав модели рельефа.
  1. Если предварительно был выделен только один контур, то постройте рельеф вручную. Для этого щелкните на кнопке Pick Operand (Указать операнд), после чего последовательно снизу вверх щелкните на тех контурах, которые хотите использовать в качестве изолиний рельефа. Указать линии контуров можно и по имени, для чего после щелчка на кнопке нажмите клавишу Н, выделите нужные сплайны в списке окна Pick Object (Указание объекта) и щелкните на кнопке Pick (Указать). Имена этих контуров появятся в строках Ор 1 (Операнд 1), Ор 2 (Операнд 2) и т. д. списка Operands (Операнды), и в то же время будет создана поверхность рельефа, изолинии которого заданы контурами, как показано на рис. 9.37.
