Рис. 9.33. Результат применения...

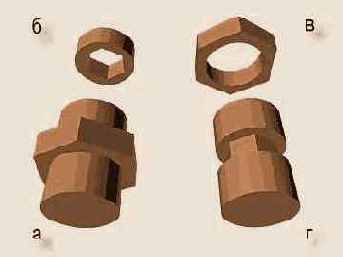

Рис. 9.33. Результат применения булевых операций к объектам-примитивам: а - объединение, б - пересечение, в - исключение (труба-цилиндр), г - исключение (цилиндр-труба)



Рис. 9.33. Результат применения булевых операций к объектам-примитивам: а - объединение, б - пересечение, в - исключение (труба-цилиндр), г - исключение (цилиндр-труба)

  • Intersection (Пересечение) - образуется новый объект, представляющий собой область пространства, принадлежащую как операнду А, так и операнду В (область пересечения операндов), как показано на рис. 9.33, б;
  • Subtraction (А-В) (Исключение (А-В)), Subtraction (B-A) (Исключение (В-А)) - новый объект образуется путем исключения из одного объекта-операнда пространственной области, принадлежащей другому операнду, как показано на рис. 9.33, в и г, а также на рис. 9.34 б;
  • Cut (Вырезка) - преобразует сетку оболочки операнда А, ничего не добавляя к ней от операнда В, одним из четырех способов: Refine (Уточнение) добавляет новые вершины и ребра к оболочке операнда А вдоль границ пересечения с операндом В; Split (Расщепление) действует подобно варианту Refine (Уточнение), но добавляет по паре новых вершин и ребер, расщепляя оболочку операнда А на отдельные части по границам пересечения с операндом В; Remove Inside (Удалить внутри) и Remove Outside (Удалить снаружи) удаляют все грани оболочки объекта-операнда А. лежащие внутри или снаружи объекта-операнда В.
