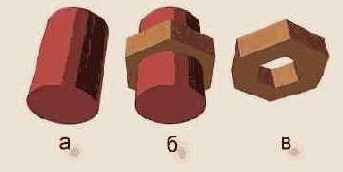

Цилиндр (а) и шестигранная труба (в) расположены с перекрытием (б)

Рис. 9.31.Цилиндр (а) и шестигранная труба (в) расположены с перекрытием (б)

Щелкните на кнопке Boolean (Булев) в свитке типов объектов разновидности Compound Objects (Составные объекты) командной панели Create (Создать). В нижней части панели появятся свитки Pick Boolean (Задать операнд) и Parameters (Параметры), показанные на рис. 9.32, а также свиток Display/Update (Показать/Обновить), показанный в свернутом виде. Имя объекта, выбранного в качестве операнда А, появится в строке А: поля Operands (Операнды) свитка Parameters (Параметры).
