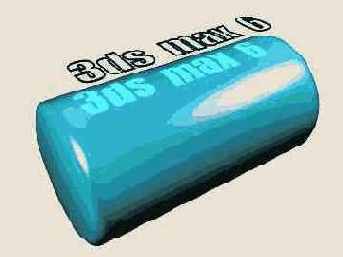

Текстовая форма вырезана из поверхности объекта

Рис. 9.30. Текстовая форма вырезана из поверхности объекта

Merge (Слияние) - форма сливается с поверхностью объекта. В результате на поверхности появляются дополнительные ребра, повторяющие контуры формы. Если назначить граням оболочки, ограниченным этими ребрами, идентификатор материала, отличающийся от остальной поверхности, то за счет использования многокомпонентного материала можно будет воспроизвести на поверхности объекта рисунок или надпись.

Установка флажка Invert (Инверсия) инвертирует действие операций, то есть при вырезке останется только часть оболочки в пределах формы, а при слиянии инвертируется режим выделения вершин сетчатой оболочки как подобъектов (если флажок сброшен, будут выделяться все вершины, кроме вершин в пределах формы, а если установлен - только вершины в пределах формы).

Назначение и использование кнопки Delete Shape (Удалить форму) не отличается от кнопки Delete Operand (Удалить операнд) объектов типа Connect (Соединяющийся). Назначение и использование кнопки Extract Operand (Извлечь операнд), а также переключателей Instance (Образец) и Сору (Копия) в точности такие же, как у соответствующих параметров объектов типа Scatter (Распределенный).

Параметры свитка Display/Update (Показать/Обновить) не отличаются от рассмотренных ранее аналогичных параметров объектов типа Conform (Согласованный).

Закончив настройку параметров, щелкните в активном окне проекции правой кнопкой мыши для выключения режима создания объектов, слитых с формой.
