Оболочка «тоннеля»...

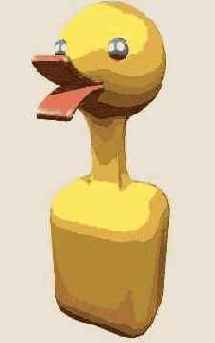

Рис. 9.21. Оболочка «тоннеля» после настройки параметров: Segments (Сегментов) = 10, Tension (Натяжение) = 0,3, установлены флажки Bridge (Тоннель) и Ends (Концы)

Помимо упомянутых, в свитке Parameters (Параметры) объектов типа Connect (Соединяющийся) имеются следующие параметры:

• Name (Имя) - позволяет переименовывать операнды. Выделите имя операнда в поле Operands (Операнды), и оно появится в поле Name (Имя), где его можно будет отредактировать;
• Delete Operand (Удалить операнд) - кнопка, щелчок на которой позволяет удалить операнд, имя которого выделено в поле Operands (Операнды).

Назначение и использование кнопки Extract Operand (Извлечь операнд), а также переключателей Instance (Образец) и Сору (Копия) в точности такие же, как у соответствующих параметров объектов типа Scatter (Распределенный).

Параметры свитка Display/Update (Показать/Обновить) не отличаются от рассмотренных выше аналогичных параметров объектов типа Conform (Согласованный).

Закончив настройку параметров, щелкните в активном окне проекции правой кнопкой мыши для выключения режима создания соединяющихся объектов.
