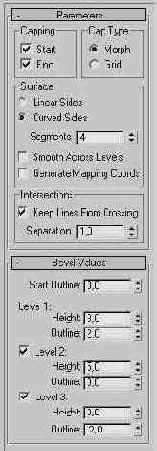

Рис. 8.51. Свитки Parameters (Параметры) Bevel Values (Значения скоса) модификатора скоса



Рис. 8.51. Свитки Parameters (Параметры) Bevel Values (Значения скоса) модификатора скоса



Рис. 8.51. Свитки Parameters (Параметры) Bevel Values (Значения скоса) модификатора скоса

  1. Настройте параметры скосов, используя следующие элементы управления свитка Bevel Values (Значения скоса):
  • Start Outline (Начальный контур) - позволяет задать расстояние, на которое исходное сечение тела экструзии будет равномерно расширено или уменьшено во все стороны. Для увеличения размеров сечения следует задавать положительные значения данного параметра, а для уменьшения - отрицательные;
  • Level 1 (Слой 1), Level 2 ( Слой 2), Level 3 (Слой 3) - три одинаковые группы счетчиков, определяющих параметры трех слоев экструзии (рис. 8.52). Задайте высоту первого слоя экструзии в счетчике Height (Высота) группы Level 1 (Слой 1) и укажите в счетчике Outline (Контур) величину уменьшения или увеличения контура на верхней границе первого слоя по отношению к величине, заданной в счетчике Start Outline (Начальный контур). Для активизации второго и третьего слоев установите флажки Level 2 (Слой 2) и Level 3 (Слой 3). Задайте высоты этих слоев и коэффициенты увеличения (уменьшения) сечений на верхних границах этих слоев.

На рис. 8.52 показан вид одного из сформированных тел экструзии - буквы М - в проекции по высоте выдавливания. При этом были использованы следующие значения параметров скоса: Start Outline (Начальный контур ) = 0; первый слой: Height (Высота) = 3, Outline (Контур ) = 2; второй слой: Height (Высота) - 5, Outline (Контур) = 0; третий слой: Height (Высота) = 3, Outline (Контур) = -2.
