Рис. 8.32. Тела, построенные методом...

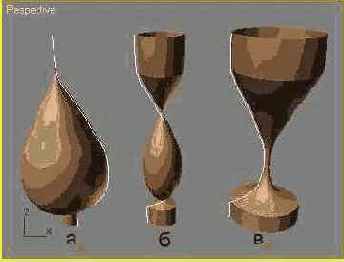

Рис. 8.32. Тела, построенные методом вращения одной и той же формы-профиля (показана белым цветом) относительно левого края (а), центра (б) и правого края (в) габаритного контейнера формы



Рис. 8.32. Тела, построенные методом вращения одной и той же формы-профиля (показана белым цветом) относительно левого края (а), центра (б) и правого края (в) габаритного контейнера формы

  • Min (Мин.) - совмещает ось вращения с левым краем габаритного контейнера формы;
  • Center (Центр) - обеспечивает вращение формы относительно оси, проходящей через центр ее габаритного контейнера;
  • Мах (Макс.) - совмещает ось вращения с правым краем габаритного контейнера формы.
  1. Если тело создается путем вращения замкнутой кривой, создающей у тела стенки определенной толщины (наподобие показанной белым цветом на рис. 8.33), а угол поворота меньше 360°, то боковые торцы образовавшегося цилиндрического сектора по умолчанию останутся открытыми, как показано на рис. 8.33, а. Чтобы «накрыть» эти торцы (рис. 8.33, б), установите в разделе Capping (Накрытие) флажки Cap Start (Накрыть в начале) и Cap End (Накрыть в конце).
