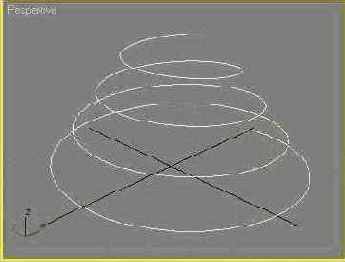

Рис. 8.15. Сплайн-спираль



Рис. 8.15. Сплайн-спираль



Рис. 8.15. Сплайн-спираль

Создание спирали

  1. Выберите метод создания спирали - от края или от центра.
  2. Щелкните в точке любого окна проекции, где должна располагаться начальная точка сплайна. Перетащите курсор, чтобы задать радиус спирали у ее основания - параметр Radius 1 (Радиус 1). Отпустите кнопку мыши, фиксируя радиус. Опорная точка спирали размещается в центре ее основания.
  3. Переместите курсор вверх или вниз, чтобы задать высоту спирали - параметр Height (Высота). Щелкните кнопкой мыши для фиксации высоты.
  4. Переместите курсор к центру или от центра спирали, чтобы задать радиус ее витков у вершины - параметр Radius 2 (Радиус 2). Щелкните кнопкой мыши для фиксации радиуса. Создание спирали закончено.
  5. Задайте в счетчике Turns (Витков) число витков спирали, то есть количество полных оборотов, которые делает линия, образующая спираль, от основания до вершины.
  6. При необходимости измените значение параметра Bias (Смещение), определяющего, будет ли шаг витков спирали уменьшаться к ее основанию или вершине. Допустимые значения параметра Bias (Смещение) лежат в диапазоне от -1 до 1. Принимаемая по умолчанию величина 0 создает спираль с постоянным шагом витков. Установка данного параметра в 1 ведет к созданию спирали, у которой шаг витков убывает к вершине.
  7. Задайте направление закрутки витков спирали с помощью переключателя в нижней части свитка Parameters (Параметры), имеющего два положения: CW (Clockwise - По часовой стрелке) или CCW (CounterClockWise - Против часовой стрелки).
