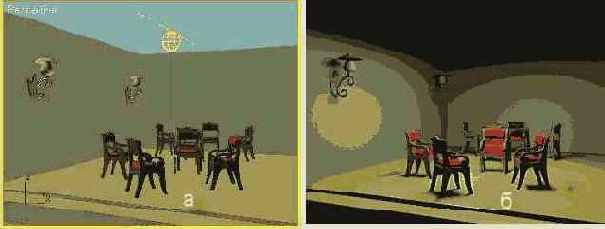

Рис. 11.48. Значок нацеленного линейного фотометрического источника света в окнах проекций (а) и создаваемое им освещение (б) при тенях типа Adv. Ray Traced (Усовершенствованные трассированные)
При выборе инструментов создания линейных фотометрических источников света на командной панели Create (Создать) появляется дополнительный свиток Linear Light Parameters (Параметры линейного осветителя), содержащий единственный счетчик Length (Длина), который позволяет задать длину линейного источника света. При изменении значения в счетчике меняется длина линейного отрезка значка осветителя в окнах проекций. Тени от линейного осветителя оказываются более размытыми вдоль линии источника света.
Для создания площадного фотометрического источника света следует щелкнуть в свитке Object Type (Тип объекта) командной панели Create (Создать) на кнопке Target Area (Площадной нацеленный) или Free Area (Площадной свободный). Площадной свободный и нацеленный фотометрические осветители имеют значки в виде сферы с расположенным над ней прямоугольным фрагментом плоскости и позволяют моделировать протяженные в двух измерениях светильники наподобие матового экрана или окна (рис. 11.49).
