Свиток Parameters (Параметры) окон типа Casement (Створные)

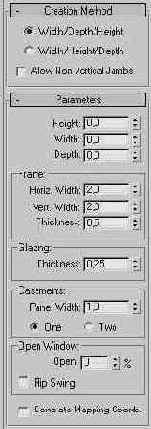

Рис. 10.95. Свиток Parameters (Параметры) окон типа Casement (Створные)

Уточните размеры оконного блока в счетчиках Height (Высота), Width (Ширина), Depth (Глубина).
В разделе Frame (Коробка) свитка задайте размеры балок оконной коробки в счетчиках Horiz. Width (Ширина горизонтальных балок), Vert. Width (Ширина вертикальных балок) и Thickness (Толщина).
Задайте толщину стекла в счетчике Thickness (Толщина) раздела Glazing (Остекление).
Установите флажок Generate Mapping Coords (Проекционные координаты), обеспечивающий возможность применения к двери материалов на основе текстурных карт.
Задайте степень открытия створок любых окон, кроме Fixed (Фиксированные), в счетчике Open (Открыть) раздела Open Window (Открытое окно).

Дополнительные параметры окон типа Awning (Подъемные)

Для окон типа Awning (Подъемные) можно дополнительно настроить следующие параметры группы Rails And Panels (Переплет и панели):

Width (Толщина) - толщина брусков переплета;
Panel Count (Число панелей) - число стеклянных панелей в раме окна.

Дополнительные параметры окон типа Casement (Створные)

Для окон типа Casement (Створные) можно дополнительно настроить следующие параметры в разделах Casements (Створки) и Open Window (Открытое окно):

Panel Width (Ширина панелей) - задает ширину стеклянных панелей в каждой створке;
One (Одна), Two (Две) - устанавливает число створок в окне;
Flip Swing (Внутрь или наружу) - флажок, установка которого меняет направление открывания створок окон на противоположное.

Дополнительные параметры окон типа Fixed (Фиксированные)

Для окон типа Fixed (Фиксированные) можно дополнительно настроить следующие параметры группы Rails And Panels (Переплет и панели):

Width (Ширина) - задает ширину брусков переплета;
# Panels Horiz (Число панелей по горизонтали), # Panels Vert (Число панелей по вертикали) -задает число застекленных панелей в раме окна;
Chamfered Profile (Фигурный профиль) - задает фигурный профиль брусков переплета, как в традиционных окнах с деревянной рамой.

Дополнительные параметры окон типа Pivoted (Поворотные)

Для окон типа Pivoted (Поворотные) можно дополнительно настроить следующие параметры в разделах Rail (Переплет) и Pivot (Ось вращения):

Width (Ширина) - задает ширину брусков переплета;
Vertical Rotation (Вертикальная ось) - задает вертикальную ориентацию оси вращения створки окна.

Дополнительные параметры окон типа Projected (Выдвижные)

Для окон типа Projected (Выдвижные) можно дополнительно настроить следующие параметры группы Rails And Panels (Переплет и панели):

Width (Ширина) - задает ширину брусков переплета;
Middle Height (Высота средней створки), Bottom Height (Высота нижней створки) - задают высоту средней и нижней створок окна в пределах оконной коробки.

Дополнительные параметры окон типа Sliding (Раздвижные)

Для окон типа Sliding (Раздвижные) можно дополнительно настроить следующие параметры в разделах Rails And Panels (Переплет и панели) и Open Window (Открытое окно):

Rail Width (Ширина переплета) - задает ширину брусков переплета;
# Panels Horiz (Число панелей по горизонтали), # Panels Vert (Число панелей по вертикали) -задает число застекленных панелей в раме окна;
Chamfered Profile (Фигурный профиль) - задает фигурный профиль брусков переплета, как в традиционных окнах с деревянной рамой;
Hung (В сторону) - устанавливает режим открывания окна путем отодвигания створки в сторону.
