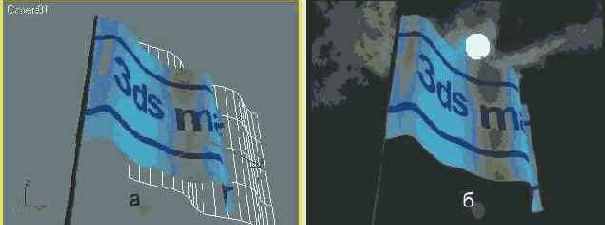

Рис. 10.48. Применив объемную деформацию Wave (Волна) только к выделенному набору вершин (а), можно обеспечить достоверность анимации развевающегося флага (б)
Деформация Displace
Деформация типа Displace (Смещение) оказывает силовое воздействие, модифицирующее форму геометрических объектов и влияющее на траектории распространения систем частиц. Данная деформация может использоваться в двух вариантах:
- степень деформации задается растровой маской: черные области маски не деформируются, а более светлые заставляют поверхность выпучиваться пропорционально интенсивности серого тона маски;
- деформация применяется путем непосредственной настройки параметров Strength (Сила) и Decay (Затухание).
Для создания объемной деформации типа Displace (Смещение):
- Щелкните на кнопке объемной деформации типа Displace (Смещение) в свитке типов объектов категории Space Warps (Объемные деформации).
- Щелкните в нужной точке окна проекции и перетащите курсор, растягивая по диагонали значок источника деформации, который по умолчанию имеет вид прямоугольника. Свяжите источник деформации с деформируемым объектом. Настройте величину параметра Strength (Сила) в разделе Displacement (Смещение) свитка Parameters (Параметры), показанного на рис. 10.49. Если растровая карта смещений не задается, то источник деформации просто вызывает смещение объектов, с которыми он связан, в глобальной системе координат. Положительные значения параметра Strength (Сила) заставляют объекты смещаться к источнику деформации, отрицательные - от источника.
