Энциклопедия 3ds max 6



Прямая лестница с боковинами и поручнями

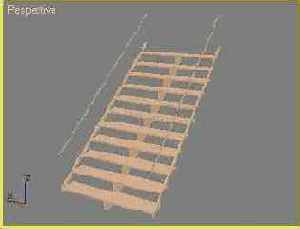

Рис. 10.101. Прямая лестница с боковинами и поручнями




  • Carriage (Центральная балка) - этот установленный по умолчанию флажок обеспечивает генерацию центральной балки, на которой «держатся» ступеньки, - лестничной тетивы. Настройка ширины, толщины центральной балки, количества балок и иных параметров производится в свитке Carriage (Центральная балка), описываемом далее;
  • Handrail (Поручни) - включают построение левого (Left) и правого (Right) поручней по бокам лестничного марша (рис. 10.101). Настройка ширины, толщины и иных параметров тетивы производится в свитке Railings (Ограждения), описываемом далее;
  • Rail Path (Путь для поручня) - включает построение линий пути для левого (Left) и правого (Right) поручней. На основе этих линий можно построить поручни по краям ступеней с использованием специального объекта типа Railing (Ограждение), относящегося к разновидности объектов АЕС Extended (АЕС-дополнение) и подробно описываемого в этой главе в разделе «Создание объектов разновидности АЕС». Порядок применения объекта Railing (Ограждение) в качестве поручня рассмотрен далее в конце этого раздела.
  1. Задайте в разделе Layout (Компоновка) точные значения длины и ширины основания лестницы в счетчиках Length (Длина) и Width (Ширина).
  2. Настройте значение высоты подъема лестничного марша, используя счетчики раздела Rise (Подъем). Из трех счетчиков один всегда блокируется с помощью кнопки с изображением булавки, расположенной слева от счетчика, а два других можно регулировать. Используйте любые два из следующих счетчиков:
  • Overall (Общий) - задает общую высоту подъема верхнего конца марша относительно нижнего конца, изменяя одновременно угол наклона лестницы относительно плоскости. При этом может оставаться фиксированным число ступенек, высота каждой из которых будет меняться, или высота каждой ступеньки, число которых будет меняться;


  • Riser Ht (Высота ступеньки) - задает высоту каждой ступеньки. Если при этом зафиксирована общая высота пролета, будет меняться число ступеней. Если зафиксировать число ступеней, будет меняться общая высота лестничного марша;
  • Riser Ct (Число ступенек) - задает число ступенек в пределах марша лестницы. Если зафиксирована высота каждой ступеньки, будет меняться общая высота всей лестницы. Если зафиксировать высоту лестницы, будет меняться высота каждой ступеньки.
  1. Если используется лестница типа Open (Ажурная), то имеется возможность настроить параметры отдельной ступеньки, используя следующие счетчики группы Steps (Ступени):
  • Thickness (Толщина) - задает толщину панели каждой ступеньки;
  • Depth (Глубина) - при установке флажка становится возможным задать глубину каждой ступеньки. По умолчанию глубина каждой ступеньки такова, что ее дальний край находится точно под передним краем следующей ступеньки. Увеличение данного параметра ведет к возрастающей врезке ступенек в центральную балку.
  1. Настройте следующие параметры ограждения лестницы в свитке Railings (Ограждения), показанном на рис. 10.102:
