Анимация персонажей в 3ds max



Определение шеи, плеч и туловища



Скройте m_headarmleg и отобразите скрытые объекты m_torso, m_energy, m_fanvent и все объекты Biped типа Spine, затем активизируйте окно проекции Right (рис. 3.37).

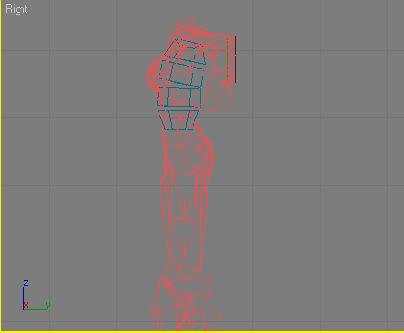

Рис. 3.37. Даже объекты сетки туловища должны быть бронированными, то есть твердыми


Начните с шеи. Голова является отдельным объектом, поэтому веса шеи и головы проще задавать вместе. Если шея присоединена к туловищу, то для определения весовых значений требуется больше операций с полигонами и времени. Увеличьте масштаб верхней части шеи, выделите ее вершины и присвойте их звену Betty Head. Отобразите скрытые объекты головы Biped и объект m_headarmleg и проверьте деформацию (рис. 3.38).



В верхней части шеи нет геометрии, которая закрывала бы отверстие, поэтому ряд вершин, находящихся там, придется передвигать вместе с головой.

Отмените выполненные повороты и вновь скройте объекты m_headarnileg и Betty Head. Скройте присвоенные вершины шеи, активизируйте окно проекции Front и выделите все вершины рядом с правым плечом. В эту область выделения не должны входить элементы рюкзака (например, m_fanvent или m_energy). Присвойте выделенные полигоны звену Betty R Clavicle (рис. 3.39).

Если плечо связать с ключицей, то его подвижность станет мала, но ведь Betty будет носить тяжелое вооружение, поэтому в анимации плечо и должно оставаться практически неподвижным. Скройте присвоенные вершины и вернитесь в окно проекции Right. Убедитесь, что выделены все три объекта сетки (m_energy, m_fanvent и m_torso), и присвойте вершины рюкзака и верхней части туловища звену Betty Spine2 (рис. 3.40).

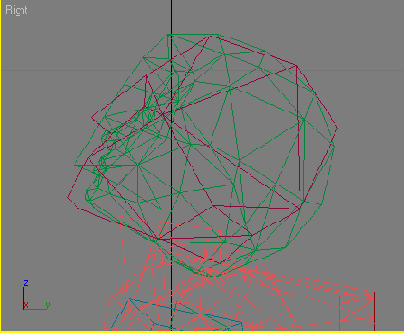

Рис. 3.38. На верхнюю часть шеи влияет только голова, так что щель между объектами будет незаметно

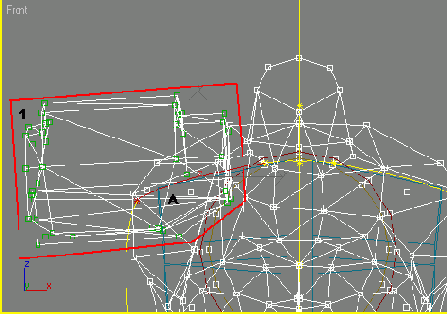

Рис. 3.39. Присвойте вершины эполета (1) звену Betty R Clavicle /A)

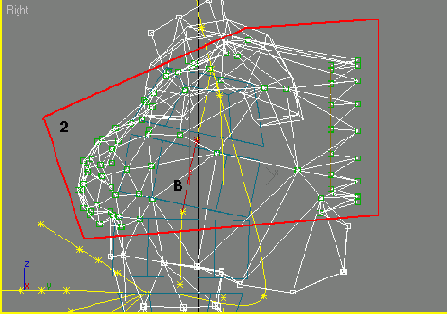

Рис. 3.40. Вершины рюкзака и верхней части туловища (2) присвоены звену Spine2 (В)


Рюкзак и верхняя часть туловища практически не должны двигаться, поэтому все вершины присвоены второму звену позвоночника, а третье звено не оказывает влияния вообще. Неподвижность туловища и рюкзака достигается присвоением одному звену как можно большего числа вершин. Но в позвоночнике есть четыре звена, поэтому некоторые вершины нижней части рюкзака и туловища можно присвоить звену Spine1, родительскому элементу Spine2 (рис. 3.41).

Звено Spine2 было ранее выбрано в качестве звена для вершин рюкзака, так как звену Spine1 тоже будут присвоены вершины, а выбранное звено лучше Spine3, поскольку оно находится ближе к той геометрии, которую должно деформировать.



Теперь нужно изменить еще и веса вершин талии, чтобы убедиться, что при наклонах и поворотах туловища они будут деформироваться правильно. Выделите лишь два ряда вершин, только что присвоенных Spine1, вызовите окно Type-In Weights и назначьте эти вершины также звену Spine. Убедитесь, что звену Spine2 не присвоены вершины рюкзака (рис. 3.42).

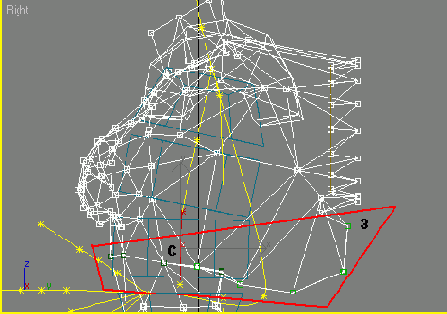

Рис. 3.41. Вершины группы 3 присвоены звену С, то есть Spine 1

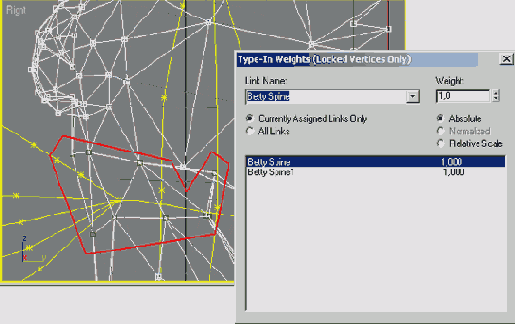

Рис. 3.42. Если на вершины талии влияют звенья Spinel и Spine, то деформация будет плавной
