Использование булевых операций



Другой полезный способ моделирования - использование булевых операций. При этом методе для достижения нужной формы используются объединение, вычитание или пересечение двух объектов. Этот метод подходит для соединения конечностей с туловищем или для присоединения ног к тазовой области. Единственным недостатком использования булевых операций является то, что создается избыточная геометрия, которую приходится подчищать. Например, посмотрите на рис. 1.16. Когда бедра и ноги Betty построены и полностью завершены (А), их располагают так, чтобы они пересекались (В). После того как их объединят с помощью логической операции Union, создается лишняя геометрия С). Betty получает ноги после вычищения геометрии, настройки формы с последующим зеркальным отображением соответствующих граней (D).

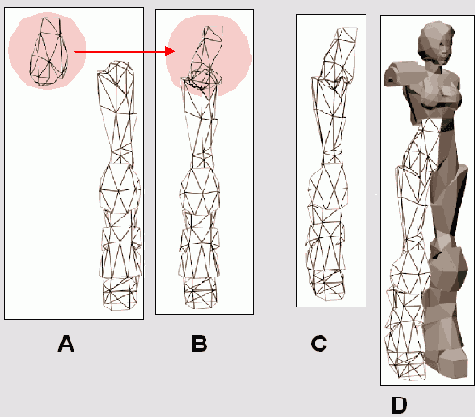

Рис. 1.16. С помощью булевых операций геометрия создается быстро, но ее приходится вычищать


Прежде чем применять булевы операции, убедитесь, что вся геометрия замкнута. Чтобы замкнуть любую из открытых частей, воспользуйтесь модификатором Cap Holes (Закрыть отверстия) или вручную постройте грани. Если вы не замкнете открытые области, метод, возможно, не будет работать или результаты будут не совсем такие, как вы ожидали.
