Программирование на Java



Application layer (layer 7)


Последний уровень – уровень приложений, на котором определяются взаимодействующие стороны, учитывается авторизация пользователя, определяется качество обслуживания (quality of service) и, собственно, обеспечивается выполнение прикладных задач, таких, как обмен файлами, электронными письмами и т.д. Уровень приложения – это не само приложение, хотя зачастую программы выполняют некоторые функции Application layer.

Уже упоминались многие протоколы этого уровня: FTP, HTTP, telnet. Этот список легко продолжить, например, протоколы POP3 и SMTP для получения и отправки электронных писем, или протоколы DNS (Domain Name System, служба имен доменов), обеспечивающие преобразование числовых IP- адресов в текстовые доменные имена и обратно. Хотя Internet с технической точки зрения построен на основе IP-адресации, текстовые имена понятнее и легче запоминаются, а потому гораздо более распространены среди обычных пользователей.

Рассмотрим принцип работы DNS более подробно. Все привыкли обращаться к, например, web-серверам по доменному имени. С другой стороны для установления соединения требуется IP-адрес. Так, при обращении к серверу www.ru устанавливается TCP-соединение с хостом 194.87.0.50.

Поскольку в сети огромное количество серверов, DNS-имена являются иерархическими, иначе с ними было бы очень затруднительно работать. Иерархические части имени записываются через точку. Первый уровень указывается последним. Первоначально существовало 7 трехбуквенных доменов первого уровня:

com – commercial (коммерческие организации);

org – non-profit (некоммерческие организации);

net – network service (организация работы сети);

edu – educational (образование, зачастую – американские университеты);

int – international (международные организации);

gov – government (правительство, организации американского правительства);

mil – military (военные, американские военные организации).

Кроме того, для каждой страны был заведен двухбуквенный домен, например, ru - Россия, su – СССР, us – США, fr – Франция и т.д. В последнее время вводятся новые доменные имена верхнего уровня, такие, как biz и info.


В каждом домене первого уровня может быть множество доменов второго уровня. Так, существует множество сайтов в домене ru, или com. У домена второго уровня может быть множество доменов третьего уровня и т.д.

Как же определить, какому IP-адресу соответствует доменное имя сервера, к которому обращается пользователь? Для этого существует аналогичная иерархическая система DNS-серверов, каждый из которых отвечает за свой домен. В сетевых настройках компьютера указывается адрес локального DNS-сервера. При запросе к нему сервер сначала проверяет список имен, за которые отвечает он сам, и кеш. Если искомое имя ему неизвестно, он делает запрос вышестоящему DNS-серверу. Например, при обращении к intuit.ru будет сделан запрос к DNS-серверу, отвечающему за домен ru.

В свою очередь, сервер intuit.ru знает про все имена в своей зоне intuit.ru, либо, в случае обращения к домену следующего уровня (например, node1.host1.intuit.ru), знает адрес другого сервера (host1.intuit.ru), который за него отвечает, и на этот сервер перенаправляет запрос.

Таким образом можно установить IP-адрес для любого зарегистрированного доменного имени.


ARP


Как уже было сказано ранее, в оперативной памяти компьютера находится ARP-таблица. В ней содержатся MAC-адрес удаленной машины и соответствующий ему IP-адрес. Для просмотра этой таблицы используется команда arp. Например, arp –a выводит все известные MAC- адреса.




Существует два типа записей в ARP-таблице – статический и динамический. Статическая запись вносится вручную и существует до тех пор, пока вручную же не будет удалена, или компьютер (маршрутизатор) не будет перезагружен.

Динамическая запись появляется при попытке отправить сообщение на IP- адрес, для которого неизвестен MAC-адрес. В этом случае формируется ARP-запрос, который позволяет этот адрес определить, после чего соответствующая динамическая запись добавляется в ARP-таблицу. Храниться там она будет не постоянно. После определенного времени она будет автоматически удалена, если к данному IP-адресу не было обращений. Задержка на получение MAC-адреса составляет порядка нескольких миллисекунд, так что для пользователя это будет практически незаметно, зато появляется возможность отследить изменения в конфигурации сети (в соответствии IP- и MAC-адресов).



Class D


Этот класс используется для особых задач (multicast-группы). Диапазон адресов – 224.0.0.0-239.255.255.255.



Class E


Этот класс адресов зарезервирован для применения в будущем. Диапазон адресов – 240.0.0.0-247.255.255.255.

Два адреса в каждой подсети являются зарезервированными. IP-адрес, в котором вся хост-часть состоит из бинарных нулей, используется для обозначения адреса самой сети. Например, сеть класса A может иметь адрес 112.0.0.0, а компьютер, подключенный к ней, – адрес 112.2.3.4. Адрес сети используется роутерами для задания маршрута.

Второй зарезервированный адрес – броадкаст-адрес (broadcast). Этот адрес применяется, когда источник хочет послать данные всем устройствам в локальной сети. Для этого хост-часть заполняется бинарными единицами. Например, для рассмотренной сети 112.0.0.0 это будет адрес 112.255.255.255, а для сети класса B 171.10.0.0 броадкаст-адрес будет выглядеть как 171.10.255.255. Данные, посланные по адресу 171.10.255.255, будут получены всеми устройствами в сети 171.10.0.0.



Data layer (layer 2)


Физический уровень пересылает просто набор сигналов – битов. При этом не учитывается, что несколько компьютеров, подключенных к одной среде передачи данных (например, к одному кабелю), могут начать одновременно передавать информацию в виде электрических импульсов, что, очевидно, приведет к смешению сигналов. Поэтому одной из задач Data layer (канальный уровень) является проверка доступности среды передачи. Также этот уровень отвечает за доставку фреймов между источником и адресатом в пределах сети с одной топологией. Для обеспечения такой функциональности Data layer разделяют на два подуровня:

логическая передача данных (Logical Link Control, LLC);

управление доступом к среде (Media Access Control, MAC).

LLC отвечает за переход со второго уровня на более высший – третий сетевой уровень.

MAC отвечает за передачу данных на более низкий уровень – Physical layer.

Рассмотрим эти подуровни более подробно.



30 hops max, 38 byte


traceroute to netserv1.chg.ru (193.233.46.3), 30 hops max, 38 byte packets 1 n3-core.mipt.ru (194.85.80.1) 1.508 ms 0.617 ms 0.798 ms 2 mipt-gw-eth0.mipt.ru (193.125.142.177) 2.362 ms 2.666 ms 1.449 ms 3 msu-mipt-atm0.mipt.ru (212.16.1.1) 5.536 ms 5.993 ms 10.431 ms 4 M9-LYNX.ATM6-0.11.M9-R2.msu.net (193.232.127.229) 12.994 ms 7.830 ms 6.816 ms 5 Moscow-BNS045-ATM4-0-3.free.net (147.45.20.37) 12.228 ms 7.041 ms 8.731 ms 6 ChgNet-gw.free.net (147.45.20.222) 77.103 ms 75.234 ms 92.334 ms 7 netserv1.chg.ru (193.233.46.3) 96.627 ms 94.714 ms 134.676 ms
Пример 16.1.
Закрыть окно


import java.io.*; import java.net.*;

public class NetServer { public static final int PORT = 2500; private static final int TIME_SEND_SLEEP = 100; private static final int COUNT_TO_SEND = 10; private ServerSocket servSocket;

public static void main(String[] args) { NetServer server = new NetServer(); server.go(); }

public NetServer() { try{ servSocket = new ServerSocket(PORT); } catch(IOException e) { System.err.println("Unable to open Server Socket : " + e.toString()); } }

public void go() {

// Класс-поток для работы с //подключившимся клиентом class Listener implements Runnable { Socket socket; public Listener(Socket aSocket) { socket = aSocket; } public void run() { try { System.out.println("Listener started"); int count = 0; OutputStream out = socket.getOutputStream(); OutputStreamWriter writer = new OutputStreamWriter(out); PrintWriter pWriter = new PrintWriter(writer); while (count<COUNT_TO_SEND) { count++; pWriter.print(((count>1)?",":"")+ "Say" + count); sleeps(TIME_SEND_SLEEP); } pWriter.close(); } catch(IOException e) { System.err.println("Exception : " + e.toString()); } } }

// Основной поток, циклически выполняющий метод accept() System.out.println("Server started"); while (true) { try { Socket socket = servSocket.accept(); Listener listener = new Listener(socket); Thread thread = new Thread(listener); thread.start(); } catch(IOException e) { System.err.println("IOException : " + e.toString()); } } }

public void sleeps(long time) { try { Thread.sleep(time); } catch(InterruptedException e) { } } }
Пример 16.2.
Закрыть окно


import java.io.*; import java.net.*;

public class NetClient implements Runnable { public static final int PORT = 2500; public static final String HOST = "localhost"; public static final int CLIENTS_COUNT = 5; public static final int READ_BUFFER_SIZE = 10;

private String name = null;

public static void main(String[] args) { String name = "name"; for (int i=1; i<=CLIENTS_COUNT; i++) { NetClient client = new NetClient(name+i); Thread thread = new Thread(client); thread.start(); } }

public NetClient(String name) { this.name = name; }

public void run() { char[] readed = new char[READ_BUFFER_SIZE]; StringBuffer strBuff = new StringBuffer(); try { Socket socket = new Socket(HOST, PORT); InputStream in = socket.getInputStream(); InputStreamReader reader = new InputStreamReader(in); while (true) { int count = reader.read(readed, 0, READ_BUFFER_SIZE); if (count==-1) break; strBuff.append(readed, 0, count); Thread.yield(); } } catch (UnknownHostException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); } System.out.println("client " + name + " read : " + strBuff.toString()); } }
Пример 16.3.
Закрыть окно


import java.io.*; import java.net.*;

public class DatagramDemoServer { public static final int PORT = 2000; private static final int LENGTH_RECEIVE = 1; private static final byte[] answer = ("received").getBytes(); private DatagramSocket servSocket = null; private boolean keepRunning = true; public static void main(String[] args) { DatagramDemoServer server = new DatagramDemoServer(); server.service(); }

public DatagramDemoServer() { try { servSocket = new DatagramSocket(PORT); } catch(SocketException e) { System.err.println("Unable to open socket : " + e.toString()); } } protected void service() { DatagramPacket datagram; InetAddress clientAddr; int clientPort; byte[] data; while (keepRunning) { try { data = new byte[LENGTH_RECEIVE]; datagram = new DatagramPacket(data, data.length); servSocket.receive(datagram); clientAddr = datagram.getAddress(); clientPort = datagram.getPort(); data = getSendData(datagram.getData()); datagram = new DatagramPacket(data, data.length, clientAddr, clientPort); servSocket.send(datagram); } catch(IOException e) { System.err.println("I/O Exception : " + e.toString()); } } } protected byte[] getSendData(byte b[]) { byte[] result = new byte[b.length+answer.length]; System.arraycopy(b, 0, result, 0, b.length); System.arraycopy(answer, 0, result, b.length, answer.length); return result; } }
Пример 16.4.
Закрыть окно

IP-адрес


IP-адрес представляется 32-битным бинарным числом, которое часто записывают в виде 4 десятичных чисел, от 0 до 255 каждое. Например: 60.13.54.11, 130.154.201.1, 194.11.3.200. Логически он состоит из двух частей – адреса машины (host) и адреса сети (network). Сетевая часть IP-адреса показывает, к какой сети принадлежит адресат, а хост-часть (host) идентифицирует сетевое устройство в этой сети. Компьютеры с одинаковой сетевой частью находятся в одной локальной сети, а потому могут легко обмениваться данными. Если же у них различные network-ID, то, даже находясь в одном физическом сегменте, они обычно не могут "увидеть" друг друга.

Так как IP-адрес состоит из 4-х октетов (так называют эти числа, поскольку 256=28), один, два или три первых октета могут использоваться для определения сетевого адреса, остальные задают host-части. Для удобства выделения адресов пользователям (ведь, как правило, организации требуется их сразу несколько), было введено 5 классов адресов. Их обозначают латинскими буквами от A до E. В открытых сетях используются первые три из них.

В таблице 16.2 дано примерное разбиение IP-адресов на сетевую (N) и машинную (H) части в зависимости от класса сети.

Таблица 16.2. Примерное разбиение IP-адресов.

1 октет2 октет3 октет4 октет
Класс A

N

H

H

H

Класс B

N

N

H

H

Класс C

N

N

N

H



IPCONFIG (IFCONFIG)

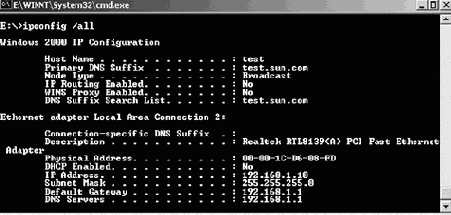

Начнем с утилиты, которая позволяет просматривать, проверять и изменять сетевые настройки. Обычно эти настройки включают в себя информацию 3-го (сетевого) уровня – IP-адрес, маску подсети и т.д. Для работы с ними в ОС Windows можно использовать команду ipconfig. Она выдает информацию об IP- адресе, маске подсети (netmask), роутере по умолчанию (default gateway). Задав дополнительный параметр -all, можно получить более подробную информацию – имя компьютера, имя домена, тип сетевой карты, MAC-адрес и т.д.


В ОС Solaris для получения IP-адреса и прочих сетевых настроек используется команда ifconfig. Она также показывает название интерфейса, IP-адреса, маску подсети, MAC-адрес.




Класс A


В классе A для идентификации сети, к которой принадлежит адрес, используется первый октет, причем, первый бит всегда равен 0. Остальные октеты задают адрес хоста. Таким образом, адрес сети класса A может быть в диапазоне 0-126. 127-й адрес зарезервирован для специального использования – все адреса, начинающиеся со 127, считаются локальными для сетевого адаптера, то есть всегда отправитель сам является и получателем. Остальные свободные три октета применяются для задания адреса хоста в данной сети. Это означает, что в одной сети может быть использовано до 224 адресов (из них два крайних, то есть 0 и 224-1, зарезервированы, они рассматриваются ниже). Стало быть, в каждой из 127 сетей класса A можно адресовать 16,777,214 машин.

Диапазон адресов 10.0.0.0-10.255.255.255 в публичных сетях не используется. Эти адреса специально зарезервированы для применения в локальных сетях и глобальными маршрутизаторами не обрабатываются.



Класс B


В сети класса B первые два октета (причем, первый бит всегда равен 1, второй – 0) используются для определения сети, последние два октета – для определения адреса хоста. Диапазон адресов сети класса B лежит в пределах от 128.0.x.x до 191.255.x.x, что дает 16,384 таких сетей. В каждой из них может быть не более 65,534=216-2 адресов (два крайних адреса исключаются).

В этой подсети зарезервированными для локального использования являются следующие адреса: 172.16.0.0-172.31.0.0.



Класс C


Диапазон сети класса C определяется первыми тремя октетами (первые биты всегда 110). И в десятичном виде эта сеть может начинаться со 192 по 223. Для определения адреса хоста используется последний октет. Таким образом, в каждой из 2,097,152 сетей класса C может быть задействовано 28 (без двух крайних) или 254 адреса.

Зарезервированными для локального использования являются следующие адреса: 192.168.0.0-192.168.255.255.



LLC sublayer


Этот подуровень был создан для обеспечения независимости от существующих технологий. Он обеспечивает обмен данными с сетевым (третьим) уровнем вне зависимости от физической среды передачи данных. LLC получает данные с сетевого уровня, добавляет в них служебную информацию и передает пакет для последующей инкапсуляции и обработки протоколом уровня MAC. Например, это может быть Ethernet, Token Ring, Frame Relay.



MAC sublayer


Этот подуровень обеспечивает доступ к физическому уровню. Для передачи пакетов по сети необходимо организовать идентификацию компьютеров в сети. Для этого у каждого компьютера на канальном уровне определен уникальный адрес, который еще иногда называют физическим адресом, или MAC-адресом.

Он записан в энергонезависимой памяти сетевой карты) и задается производителем. Длина MAC-адреса 48 бит, или 6 байт (каждый байт состоит из 8 бит), которые записываются в шестнадцатеричном формате. Первые 3 байта называются OUI (Organizational Unique Identifier), организационный уникальный идентификатор. Этот номер выдается каждому производителю сетевого оборудования международной организацией IEEE (Institute of Electrical and Electronic Engineers, Институт инженеров по электротехнике и радиоэлектронике, источник многих стандартов и спецификаций). Последние 3 байта являются идентификационным номером самой сетевой карты. Производитель гарантирует, что все его адаптеры имеют различные номера. Такая система адресов гарантирует, что в сети не будет двух компьютеров с одинаковыми физическими адресами.

Записываться физический адрес может в разных форматах, например: 00:00:B4:90:4C:8C, 00-00-B4-90-4C-8C, 0000.B490.4C8C – разные производители используют разные стандарты. Рассмотрим, например, адрес 0000.1c12.3456. Здесь 0000.1с – идентификатор производителя, а 12.3456 – идентификатор сетевой карты.

Один из самых распространенных протоколов MAC-уровня – протокол Ethernet. В сетях, построенных на его основе, применяется специальный метод для организации доступа к среде передачи данных – CSMA/CD (carrier sense multiply access/collision detect, коллективный доступ с опознаванием несущей и обнаружением коллизий). Предполагается, что основой сети является общая шина (например, коаксиальный кабель), к которой подключены все компьютеры. В результате сообщение, отправленное одной машиной, доставляется всем подключенным сетевым устройствам. CSMA/CD описывает целый комплекс мер, необходимых для предотвращения и корректной обработки коллизий (collision), то есть ситуаций, когда несколько компьютеров одновременно начали передачу данных. Очевидно, что в таком случае никто не сможет получить корректную информацию из сети.


Рассмотрим более подробно процесс передачи данных на Data layer. Пусть один компьютер собирается послать данные другому. Во время процесса инкапсуляции MAC-адрес этой машины и MAC-адрес получателя будут записаны в служебные поля. Сгенерированное сообщение по правилам протокола Ethernet отсылается через общую шину всем машинам, подключенным к этому участку сети.

Каждый компьютер, получивший сообщение, проверяет, кому оно было адресовано. Если MAC-адрес, указанный во фрейме, и MAC-адрес, записанный в сетевом адаптере получателя, совпадают, то пакет принимается и передается на вышестоящий уровень для дальнейшей обработки. Если же адрес в пакете не совпадает с адресом сетевой карты, то такой пакет отбрасывается.

Иногда бывает необходимо послать сообщение, которое должно быть получено всеми узлами локальной сети. В этом случае в пакете указывается MAC-адрес получателя в виде FF-FF-FF-FF-FF-FF. Этот адрес используется для широковещания (broadcast), которое примут все сетевые устройства и передадут на вышестоящий уровень.

Рассмотрим устройства, применяемые для построения сетей в разных топологиях.

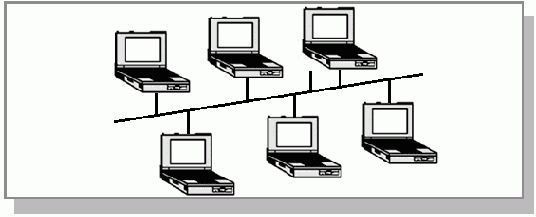

Топология шина ("bus") описывает общую среду передачи данных, которая уже рассматривалась для иллюстрации протокола Ethernet. Специальных устройств для построения такой сети не используется (впрочем, конкретные технологии могут предъявлять специфические требования; например, концы коаксиального кабеля должны подключаться к особому устройству – терминатору, но это не влияет на структуру сети).

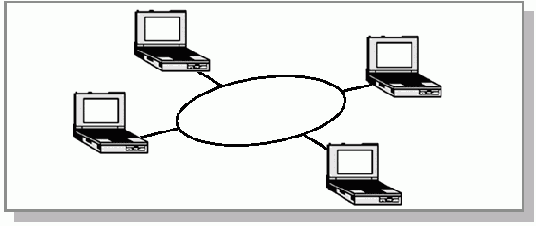

На топологии кольцо ("ring") основывается протокол Token Ring. Физически сеть представляет собой замкнутое кольцо, в котором каждый компьютер двумя отрезками кабеля соединяется со своими соседями. В отличие от сети, работающей на основе Ethernet, здесь используется более сложная схема. Передача ведется последовательно по кольцу в одном направлении. В сети циркулирует кадр специального формата – маркер (token). Если машина не имеет данных для передачи, она при получении маркера передает его дальше по кольцу. В противном случае она изымает его из обращения, что дает ей доступ к сети, и затем отправляет пакет с адресом получателя, который начинает передаваться по кольцу. Когда он доходит до адресата, тот делает пометку, что пакет получен. Машина-отправитель, получив подтверждение, отправляет соседу новый маркер для обеспечения возможности другим станциям сети передавать данные. Хотя этот алгоритм более сложен, он обеспечивает свойства отказоустойчивости.

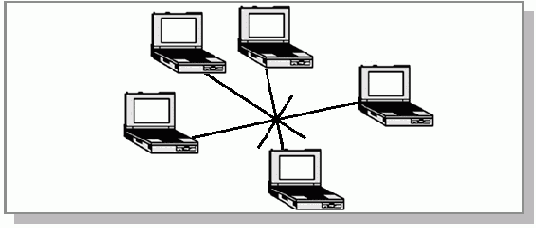

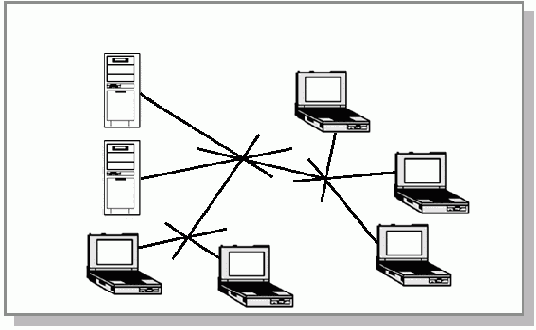

При построении сети на основе топологии "звезда" нужно использовать, кроме сетевых карт в компьютере, дополнительное сетевое оборудование в центре, куда подключаются все "лучи звезды". Например, в качестве такого устройства может применяться концентратор (hub). В этом случае каждый компьютер подключается к нему с помощью кабеля "витая пара". Алгоритм работы концентратора очень прост – получив пакет на один из своих портов, он пересылает его на все остальные. В результате снова получается общая шина, точнее, – логическая общая шина, поскольку физическая структура сети звездно-образная. Технология Ethernet позволяет снизить количество коллизий с помощью CSMA/CD. Недостатком концентратора является то, что пользователи сети могут "прослушивать" чужой трафик (в том числе перехватить пароль, если он передается в открытом виде). Общая максимальная скорость делится между всеми подключенными пользователями. То есть, если скорость передачи данных составляет 10 Мбит/с, то в среднем на каждого пользователя может приходиться всего 2 Мбит/с.

Более дорогим, но и более производительным решением является использование коммутатора (switch). Коммутатор, в отличие от концентратора, имеет в памяти таблицу, сопоставляющую номера его портов и MAC-адреса подключенных к нему компьютеров. Он анализирует у каждого пересылаемого фрейма адрес отправителя, пытаясь определить, какие машины подключены к каждому из его портов. Таким образом коммутатор заполняет свою таблицу. Далее при прохождении очередного фрейма он проверяет адрес получателя, и если он знает, к какому порту подключена эта машина, он посылает фрейм только на один этот порт. Если адрес получателя коммутатору неизвестен, то он отправляет фрейм на все порты, кроме того, с которого этот пакет пришел. Таким образом, получается, что если два компьютера обмениваются данными между собой, то они не перегружают своими пакетами другие порты и, соответственно, их пакеты практически невозможно перехватить.

Построенные таким образом сети могут охватывать несколько сотен машин и иметь протяженность в несколько километров. Как правило, такая сеть охватывает одно или несколько зданий одного предприятия, а потому называется локальной сетью (Local area network, LAN).


Netstat


Утилита netstat позволяет определить, какие порты открыты и по каким портам происходит передача данных между узлами сети. Например, если запустить web-браузер и открыть для просмотра web-страницу, то, запустив netstat, можно увидеть следующую строку:

TCP mycomp:3687 www.ru:http ESTABLISHED

В проведенном примере первое значение – TCP – тип протокола (может быть TCP или UDP), далее следует имя локальной машины и локальный порт, www.ru:http – имя удаленного хоста и порта, к которому производится обращение (поскольку использовался порт по умолчанию для протокола HTTP, то отображается не его числовое значение 80, а имя протокола), ESTABLISHED – показывает, что TCP-соединение установлено.

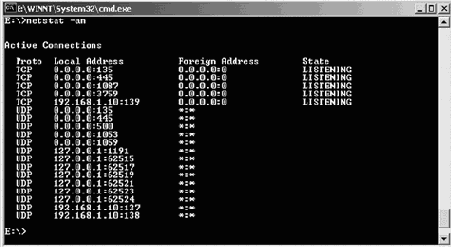

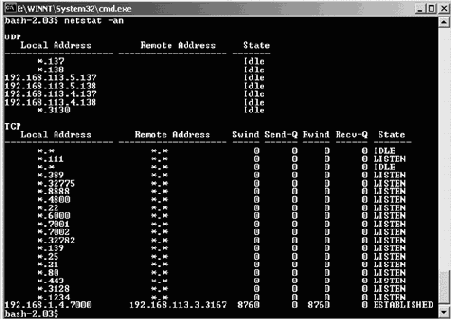

В ОС Windows с помощью команды netstat –an можно получить список всех открытых портов (параметр –n не определяет DNS-имя, а выводит только IP-адрес). Из примера выше видно, что установленных соединений нет, а все открытые порты находятся в состоянии "прослушивания", т.е. к этому порту можно обратиться для установки соединения. TCP-порт 139 отвечает за установку Netbios-сессий (например, для передачи данных через "сетевое окружение").


В ОС Solaris для получения информации об используемых портах также применяется утилита netstat. Формат вывода практически одинаков.



Network layer (layer 3)


В предыдущей лекции мы рассмотрели второй уровень в модели OSI. Одним из ограничений этого уровня является использование "плоской" одноуровневой модели адресации. При попытке построить большую сеть, применяя для идентификации компьютеров MAC-адреса, мы получим огромное количество broadcast-трафика. Протокол, который поддерживается третьим уровнем, задействует иерархическую структуру для уникальной идентификации компьютеров.

Для примера представим себе телефонную сеть. Она также имеет иерархическую адресацию. Например, в номере +7-095-101-12-34 первая цифра обозначает код страны, далее идет код области/города(095), а затем указывается сам телефон (101-12-34). Последний номер также является составным. 101 – это код станции, куда подключен телефон, а 12-34 определяет местоположение телефона. Благодаря такой иерархической структуре мы можем определить расположение требуемого абонента с наименьшими затратами. Иерархическая адресация для компьютерной сети также должна позволять устанавливать связь между разрозненными и удаленными сетями.

На сетевом уровне (Network layer) существует несколько протоколов, которые позволяют передавать данные между сетями. Наиболее распространенным из них на сегодняшний день является IP. Его предшественник, протокол IPX, сейчас уже практически не используется в публичных сетях, но его можно найти в частных, закрытых сетях.

Основное устройство, применяемое на 3-м уровне, называется роутером (router), или маршрутизатором. Он соединяет удаленные локальные сети (LAN), образуя глобальную сеть (Wide area network, WAN). Роутер имеет два или более сетевых интерфейса и таким образом подключен сразу к нескольким локальным сетям. Получив пакет с локального устройства или компьютера, принадлежащего к одной из LAN, роутер просматривает заголовок третьего уровня. На основании полученной информации роутер принимает решение, что делать с пакетом. Если получатель пакета находится в той же локальной сети, что и отправитель, роутер игнорирует его, поскольку сообщение, как уже рассматривалось, доставляется средствами более низкоуровневых протоколов (например, Ethernet).


В противном случае пакет нужно передать в одну из других LAN, к которым подключен роутер. Основная задача этого устройства – выбор пути, по которому будет пересылаться сообщение. Поскольку может существовать множество связей между некоторыми двумя сетями отправителя и получателя, роутер должен выбрать наиболее оптимальный путь. Пересылка пакета от одного узла сети к следующему называется hop (дословно – прыжок, скачок). Выбор очередного узла, которому роутер перешлет сообщение, может зависеть от многих факторов – загрузка сети, наименьший путь до получателя, стоимость трафика по различным маршрутам и т.д.

Новая система адресации, вводимая на сетевом уровне, должна облегчать роутеру определение пути для доставки пакета через глобальные сети. Рассмотрим реализацию наиболее популярного на сегодняшний день протокола IP более подробно.

При прохождении данных с верхних уровней на нижние на сетевом уровне к пакету добавляется служебный заголовок этого уровня. В заголовке IP-пакета содержится необходимая для дальнейшей передачи информация, такая как адреса отправителя и получателя. Понятие IP-адреса очень важно для понимания работы глобальных сетей, поэтому остановимся на нем более подробно.


Основы модели OSI


В течение последних нескольких десятилетий размеры и количество сетей значительно выросли. В 80-х годах существовало множество типов сетей. И практически каждая из них была построена на своем типе оборудования и программного обеспечения, зачастую не совместимых между собой. Это приводило к значительным трудностям при попытке соединить несколько сетей (например, различный тип адресации делал эти попытки практически безнадежными).

Эта проблема была рассмотрена Всемирной организацией по стандартизации (International Organization for Standardization, ISO) и было принято решение разработать модель сети, которая могла бы помочь разработчикам и производителям сетевого оборудования и программного обеспечения действовать сообща. В результате в 1984 г. была создана модель OSI – модель взаимодействия открытых систем (Open Systems Interconnected). Она состоит из семи уровней, на которые разделяется задача организации сетевого взаимодействия. Схематично они представлены в таблице 16.1.

Таблица 16.1. Уровни модели OSI.

Номер уровняНазвание уровняЕдиница информации
Layer 7Уровень приложенийДанные (data)
Layer 6Представительский уровеньДанные (data)
Layer 5Сессионный уровеньДанные (data)
Layer 4Транспортный уровеньСегмент (segment)
Layer 3Сетевой уровеньПакет (packet)
Layer 2Уровень передачи данныхФрейм (frame)
Layer 1Физический уровеньБит (bit)

Хотя сегодня существуют разнообразные модели сетей, большинство разработчиков придерживается именно этой общепризнанной схемы.

Рассмотрим процесс передачи информации между двумя компьютерами. Программное обеспечение формирует сообщение на уровне 7 (приложений), состоящее из заголовка и полезных данных. В заголовке содержится служебная информация, которая необходима уровню приложений адресата для обработки пересылаемой информации (например, это может быть информация о файле, который необходимо передать, или операции, которую нужно выполнить). После того, как сообщение было сформировано, уровень приложений направляет его "вниз" на представительский уровень (layer 6). Полученное сообщение, состоящее из служебной информации уровня 7 и полезных данных, для уровня 6 представляется как одно целое (хотя уровень 6 может считывать служебную информацию уровня 7). Протокол представительского уровня выполняет необходимые действия на основании данных, полученных из заголовка уровня приложений, и добавляет заголовок своего уровня, в котором содержится информация для соответствующего (6-го) уровня адресата. Полученное в результате сообщение передается далее "вниз" сеансовому уровню, где также добавляется служебная информация. Дополненное сообщение передается на следующий транспортный уровень и т.д. на каждом последующем уровне (схематично это представлено на рис.16.1). При этом служебная информация может добавляться не только в начало сообщения, но и в конец (например, на 3-м уровне, рис.16.2). В итоге получается сообщение, содержащее служебную информацию всех семи уровней.

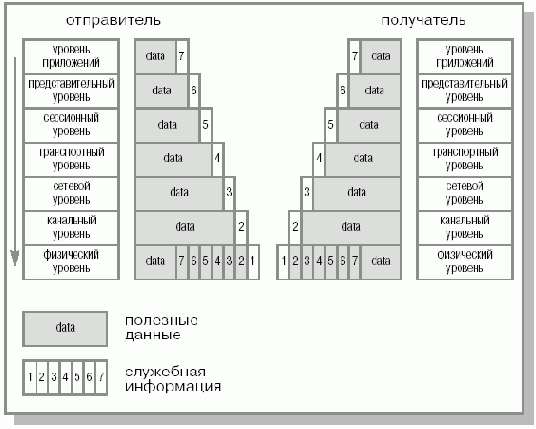

Рис. 16.1.  Инкапсуляция и декапсуляция пакета.

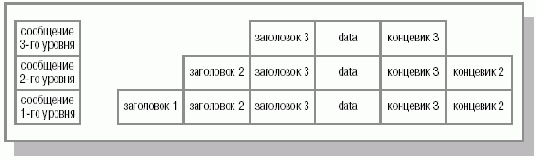

Рис. 16.2.  Добавление служебной информации в начало и конец пакета.


Процесс "обертывания" передаваемых данных служебной информацией называется инкапсуляцией (encapsulation).

Далее это сообщение передается через сеть в виде битов. Бит – это минимальная порция информации, которая может принимать значение 0 или 1. Таким образом, все сообщение кодируется в виде набора нулей и единиц, например, 010110101. В простейшем случае на физическом уровне для передачи формируется электрический сигнал, состоящий из серии электрических импульсов (0 - нет сигнала, 1 - есть сигнал). Именно эта единица принята для измерения скорости передачи информации. Современные сети обычно предоставляют каналы с производительностью в десятки и сотни Кбит/с и Мбит/с.

Получатель на физическом уровне получает сообщение в виде электрического сигнала (рис.16.3). Далее происходит процесс, обратный инкапсуляции,– декапсуляция (decapsulation). На каждом уровне происходит разбор служебной информации. После декапсуляции сообщения на первом уровне (считывания и обработки служебной информации 1-го уровня) это сообщение, содержащее служебную информацию второго уровня и данные в виде полезных данных и служебной информации вышестоящих уровней, передается на следующий уровень. На канальном (2-м) уровне снова происходит анализ системной информации и сообщение передается на следующий уровень. И так до тех пор, пока сообщение не дойдет до уровня приложений, где в виде конечных данных передается принимающему приложению.

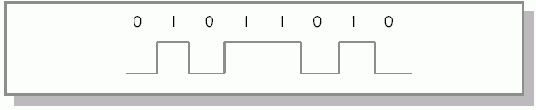

Рис. 16.3.  Представление данных в виде электрического импульса.

В качестве примера можно привести обращение браузера к web-серверу. Приложение клиента – браузер – формирует запрос для получения web-страницы. Этот запрос передается приложением на уровень 7 и далее последовательно на каждый уровень модели OSI. Достигнув физического уровня, наш первоначальный запрос "обрастает" служебной информацией каждого уровня. После этого он передается по физической сети (кабелям) в виде электрических импульсов на сервер. На сервере происходит разбор соответствующей системной информации каждого уровня, в результате чего посланный запрос достигает приложения web-сервера. Там он обрабатывается, после чего клиенту отправляется ответ. Процесс отправки ответа аналогичен отправке запроса – за исключением того, что сообщение посылает сервер, а получает клиент.



Так как каждый уровень модели OSI стандартизирован, потребители могут использовать совместно оборудование и программное обеспечение различных производителей. В результате web-сервер под управлением операционной системы Sun Solaris может передать HTML-страницу пользователю MS Windows.

Разумеется, совместимость можно обеспечить лишь до некоторого уровня. Если одна машина передает данные в виде радиоволн, а другая в виде световых импульсов, то их взаимодействие без использования дополнительного оборудования невозможно. Поэтому было введено понятие сете-независимых и сете-зависимых уровней.

Три нижних уровня – физический, канальный и сетевой – являются сете-зависимыми. Например, смена Ethernet на ATM влечет за собой полную смену протокола физического и канального уровней.

Три верхних уровня – приложений, представительский и сессионный – ориентированы на прикладные задачи и практически не зависят от физической технологии построения сети. Так, переход от Token Ring на Ethernet не требует изменений в перечисленных уровнях.

Транспортный уровень является промежуточным между сете-зависимыми и сете-независимыми уровнями. Он скрывает все детали функционирования нижних уровней от верхних. Это позволяет разработчику приложений не задумываться о технических средствах реализации транспортировки сетевых сообщений.

Вместе с названием сообщение (message) в стандартах ISO для обозначения единицы данных используют термин протокольный блок данных (Protocol Data Unit, PDU). В разных протоколах применяются и другие названия, закрепленные стандартами, или просто традиционные. Например, в семействе протоколов TCP/IP протокол TCP разделяет поток данных на сегменты, протокол UDP работает с датаграммами (или дейтаграммами, от datagram), сам протокол IP использует термин пакеты. Часто так же говорят о кадрах или фреймах.

Для более глубокого понимания принципов работы сети рассмотрим каждый уровень по отдельности.


Пакет java.net


Перейдем к рассмотрению средств Java для работы с сетью.

Классы, работающие с сетевыми протоколами, располагаются в пакете java.net, и простейшим из них является класс URL. С его помощью можно сконструировать uniform resource locator (URL), который имеет следующий формат:

protocol://host:port/resource

Здесь protocol – название протокола, используемого для связи; host – IP-адрес, или DNS-имя сервера, к которому производится обращение; port – номер порта сервера (если порт не указан, то используется значение по умолчанию для указанного протокола); resource – имя запрашиваемого ресурса, причем, оно может быть составным, например:

ftp://myserver.ru/pub/docs/Java/JavaCourse.txt

Затем можно воспользоваться методом openStream(), который возвращает InputStream, что позволяет считать содержимое ресурса. Например, следующая программа при помощи LineNumberReader считывает первую страницу сайта http://www.ru и выводит ее на консоль.

import java.io.*; import java.net.*;

public class Net { public static void main(String args[]) { try { URL url = new URL("http://www.ru"); LineNumberReader r = new LineNumberReader(new InputStreamReader(url.openStream())); String s = r.readLine(); while (s!=null) { System.out.println(s); s = r.readLine(); } System.out.println(r.getLineNumber()); r.close(); } catch (MalformedURLException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); } } }

Из примера мы видим, что работа с сетью, как и работа с потоками, требует дополнительной работы с исключительными ситуациями. Ошибка MalformedURLException появляется в случае, если строка c URL содержит ошибки.

Более функциональным классом является URLConnection, который можно получить с помощью метода класса URL.openConnection(). У этого класса есть два метода – getInputStream() (именно с его помощью работает URL.openStream()) и getOutputStream(), который можно использовать для передачи данных на сервер, если он поддерживает такую операцию (многие публичные web-серверы закрыты для таких действий).


Класс URLConnection является абстрактным. Виртуальная машина предоставляет реализации этого класса для каждого протокола, например, в том же пакете java.net определен класс HttpURLConnection. Понятно, что классы URL и URLConnection предоставляют возможность работы через сеть на прикладном уровне с помощью высокоуровневых протоколов.

Пакет java.net также предоставляет доступ к протоколам более низкого уровня – TCP и UDP. Для этого сначала надо ознакомиться с классом InetAddress, который является Internet-адресом, или IP. Экземпляры этого класса создаются не с помощью конструкторов, а с помощью статических методов:

InetAddress getLocalHost() InetAddress getByName(String name) InetAddress[] getAllByName(String name)

Первый метод возвращает IP-адрес машины, на которой исполняется Java- программа. Второй метод возвращает адрес сервера, чье имя передается в качестве параметра. Это может быть как DNS-имя, так и числовой IP, записанный в виде текста, например, "67.11.12.101". Наконец, третий метод определяет все IP-адреса указанного сервера.

Для работы с TCP-протоколом используются классы Socket и ServerSocket. Первым создается ServerSocket – сокет на стороне сервера. Его простейший конструктор имеет только один параметр – номер порта, на котором будут приниматься входящие запросы. После создания вызывается метод accept(), который приостанавливает выполнение программы и ожидает, пока какой-нибудь клиент не инициирует соединение. В этом случае работа сервера возобновляется, а метод возвращает экземпляр класса Socket для взаимодействия с клиентом:

try { ServerSocket ss = new ServerSocket(3456); Socket client=ss.accept(); // Метод не возвращает // управление, пока не подключится клиент } catch (IOException e) { e.printStackTrace(); }

Клиент для подключения к серверу также использует класс Socket. Его простейший конструктор принимает два параметра - адрес сервера (в виде строки, или экземпляра InetAddress) и номер порта. Если сервер принял запрос, то сокет конструируется успешно и далее можно воспользоваться методами getInputStream() или getOutputStream().



try { Socket s = new Socket("localhost", 3456); InputStream is = s.getInputStream(); is.read(); } catch (UnknownHostException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); }

Обратите внимание на обработку исключительной ситуации UnknownHostException, которая будет генерироваться, если виртуальная машина с помощью операционной системы не сможет распознать указанный адрес сервера в случае, если он задан строкой. Если же он задан экземпляром InetAddress, то эту ошибку надо обрабатывать при вызове статических методов данного класса.

На стороне сервера класс Socket используется точно таким же образом – через методы getInputStream() и getOutputStream(). Приведем более полный пример:

import java.io.*; import java.net.*; public class Server { public static void main(String args[]) { try { ServerSocket ss = new ServerSocket(3456); System.out.println("Waiting..."); Socket client=ss.accept(); System.out.println("Connected"); client.getOutputStream().write(10); client.close(); ss.close(); } catch (IOException e) { e.printStackTrace(); } } }

Сервер по запросу клиента отправляет число 10 и завершает работу. Обратите внимание, что при завершении вызываются методы close() для открытых сокетов.

Класс клиента:

import java.io.*; import java.net.*; public class Client { public static void main(String args[]) { try { Socket s = new Socket("localhost", 3456); InputStream is = s.getInputStream(); System.out.println("Read: "+is.read()); s.close(); } catch (UnknownHostException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); } } }

После запуска сервера, а затем клиента, можно увидеть результат – полученное число, 10, после чего обе программы закроются.

Рассмотрим эти классы более подробно. Во-первых, класс ServerSocket имеет конструктор, в который передается, кроме номера порта, еще и адрес машины. Это может показаться странным, ведь сервер открывается на той же машине, где работает программа, зачем специально указывать ее адрес? Однако, если компьютер имеет несколько сетевых интерфейсов (сетевых карточек), то он имеет и несколько сетевых адресов. С помощью такого детализированного конструктора можно указать, по какому именно адресу ожидать подключения. Это должен быть именно локальный адрес машины, иначе возникнет ошибка.



Аналогично, класс Socket имеет расширенный конструктор для указания как локального адреса, с которого будет устанавливаться соединение, так и локального порта (иначе операционная система выделяет произвольный свободный порт).

Во-вторых, можно воспользоваться методом setSoTimeout(int timeout) класса ServerSocket, чтобы указать время в миллисекундах, на протяжении которого нужно ожидать подключение клиента. Это позволяет серверу не "зависать", если никто не пытается начать с ним работать. Тайм-аут задается в миллисекундах, нулевое значение означает бесконечное время ожидания.

Важно подчеркнуть, что после установления соединения с клиентом сервер выходит из метода accept(), то есть перестает быть готовым принимать новые запросы. Однако, как правило, желательно, чтобы сервер мог работать с несколькими клиентами одновременно. Для этого необходимо при подключении очередного пользователя создавать новый поток исполнения, который будет обслуживать его, а основной поток снова войдет в метод accept(). Приведем пример такого решения:

Пример 16.2.

(html, txt)

Теперь объявим клиента. Эта программа будет запускать несколько потоков, каждый из которых независимо подключается к серверу, считывает его ответ и выводит на консоль.

Пример 16.3.

(html, txt)

Теперь рассмотрим UDP. Для работы с этим протоколом и на стороне клиента, и на стороне сервера используется класс DatagramSocket. У него есть следующие конструкторы:

DatagramSocket() DatagramSocket(int port) DatagramSocket(int port, InetAddress laddr)

При вызове первого конструктора сокет открывается на произвольном доступном порту, что уместно для клиента. Конструктор с одним параметром, задающим порт, как правило, применяется на серверах, чтобы клиенты знали, на каком порту им нужно пытаться устанавливать соединение. Наконец, последний конструктор необходим для машин, у которых присутствует несколько сетевых интерфейсов.

После открытия сокетов начинается обмен датаграммами. Они представляются экземплярами класса DatagramPacket. При отсылке сообщения применяется следующий конструктор:



DatagramPacket(byte[] buf, int length, InetAddress address, int port)

Массив содержит данные для отправки (созданный пакет будет иметь длину, равную length), а адрес и порт указывают получателя пакета. После этого вызывается метод send() класса DatagramSocket.

try { DatagramSocket s = new DatagramSocket(); byte data[]={1, 2, 3}; InetAddress addr = InetAddress.getByName("localhost"); DatagramPacket p = new DatagramPacket(data, 3, addr, 3456); s.send(p); System.out.println("Datagram sent"); s.close(); } catch (SocketException e) { e.printStackTrace(); } catch (UnknownHostException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); }

Для получения датаграммы также создается экземпляр класса DatagramPacket, но в конструктор передается лишь массив, в который будут записаны полученные данные (также указывается ожидаемая длина пакета). Сокет необходимо создать с указанием порта, иначе, скорее всего, сообщение просто не дойдет до адресата. Используется метод receive() класса DatagramSocket (аналогично методу ServerSocket.accept(), этот метод также прерывает выполнение потока, пока не придет запрос от клиента). Пример реализации получателя:

try { DatagramSocket s = new DatagramSocket(3456); byte data[]=new byte[3]; DatagramPacket p = new DatagramPacket(data, 3); System.out.println("Waiting..."); s.receive(p); System.out.println("Datagram received: "+ data[0]+", "+data[1]+", "+data[2]); s.close(); } catch (SocketException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); }

Если запустить сначала получателя, а затем отправителя, то можно увидеть, что первый напечатает содержимое полученной датаграммы, а потом программы завершат свою работу.

В заключение приведем пример сервера, который получает датаграммы и отправляет их обратно, дописав к ним слово received.

Пример 16.4.

(html, txt)



При вызове первого конструктора сокет открывается на произвольном доступном порту, что уместно для клиента. Конструктор с одним параметром, задающим порт, как правило, применяется на серверах, чтобы клиенты знали, на каком порту им нужно пытаться устанавливать соединение. Наконец, последний конструктор необходим для машин, у которых присутствует несколько сетевых интерфейсов.

После открытия сокетов начинается обмен датаграммами. Они представляются экземплярами класса DatagramPacket. При отсылке сообщения применяется следующий конструктор:

DatagramPacket(byte[] buf, int length, InetAddress address, int port)

Массив содержит данные для отправки (созданный пакет будет иметь длину, равную length), а адрес и порт указывают получателя пакета. После этого вызывается метод send() класса DatagramSocket.

try { DatagramSocket s = new DatagramSocket(); byte data[]={1, 2, 3}; InetAddress addr = InetAddress.getByName("localhost"); DatagramPacket p = new DatagramPacket(data, 3, addr, 3456); s.send(p); System.out.println("Datagram sent"); s.close(); } catch (SocketException e) { e.printStackTrace(); } catch (UnknownHostException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); }

Для получения датаграммы также создается экземпляр класса DatagramPacket, но в конструктор передается лишь массив, в который будут записаны полученные данные (также указывается ожидаемая длина пакета). Сокет необходимо создать с указанием порта, иначе, скорее всего, сообщение просто не дойдет до адресата. Используется метод receive() класса DatagramSocket (аналогично методу ServerSocket.accept(), этот метод также прерывает выполнение потока, пока не придет запрос от клиента). Пример реализации получателя:

try { DatagramSocket s = new DatagramSocket(3456); byte data[]=new byte[3]; DatagramPacket p = new DatagramPacket(data, 3); System.out.println("Waiting..."); s.receive(p); System.out.println("Datagram received: "+ data[0]+", "+data[1]+", "+data[2]); s.close(); } catch (SocketException e) { e.printStackTrace(); } catch (IOException e) { e.printStackTrace(); }


Physical layer (layer 1)


Как видно из общей схемы расположения уровней в модели OSI, физический уровень (Physical layer) самый первый. Этот уровень описывает среду передачи данных. Стандартизируются физические устройства, отвечающие за передачу электрических сигналов (разъемы, кабели и т.д.) и правила формирования этих сигналов. Рассмотрим по порядку все составляющие этого уровня.

Большая часть сетей строится на кабельной структуре (хотя существуют сети, основанные на передаче информации с помощью, например, радиоволн). Сейчас существуют различные типы кабелей. Наиболее распространенные из них:

телефонный провод;

коаксиальный кабель;

витая пара;

оптоволокно.

Телефонный кабель начал использоваться для передачи данных со времен появления первых компьютеров. Главным преимуществом телефонных линий было наличие уже созданной и развитой инфраструктуры. С ее помощью можно передавать данные между компьютерами, находящимися на разных материках, так же легко, как и вести разговор людям, которые находятся за много тысяч километров друг от друга. На сегодняшний день использование телефонных линий также остается популярным. Пользователи, которых устраивает небольшая скорость передачи данных, могут получить доступ к Internetу со своих домашних компьютеров. Основными недостатками использования телефонного кабеля является небольшая скорость передачи, т.к. соединение происходит не напрямую, а через телефонные станции. При этом требование к качеству передаваемого сигнала при передаче данных значительно выше, чем при передаче "голоса". А так как большинство аналоговых АТС не справляется с этой задачей (уровень "шума", или помех, и качество сигнала оставляет желать лучшего), то скорость передачи данных очень низкая. Хотя при подключении к современным цифровым АТС можно получить высокую и надежную скорость связи.

Коаксиальный кабель использовался в сетях еще несколько лет назад, но сегодня это большая редкость. Такой тип кабеля по строению практически идентичен обычному телевизионному коаксиальному кабелю – центральная медная жила отделена слоем изоляции от оплетки. Некоторые отличия есть в электрических характеристиках (в телевизионном кабеле используется кабель с волновым сопротивлением 75 Ом, в сетевом – 50 Ом).


Основными недостатками этого кабеля является низкая скорость передачи данных (до 10 Мбит/с), подверженность воздействиям внешних помех. Кроме того, подключение компьютеров в таких сетях происходит параллельно, а значит, максимальная возможная скорость пропускания делится на всех пользователей. Но, по сравнению с телефонным кабелем, коаксиал позволяет объединять близко расположенные компьютеры с намного лучшим качеством связи и более высокой скоростью передачи данных.

Витая пара ("twisted pair") – наиболее распространенное средство для передачи данных между компьютерами. В данном типе кабеля используется медный попарно скрученный провод, что позволяет уменьшить количество помех и наводок, как при передаче сигнала по самому кабелю, так и при воздействии внешних помех.

Существует несколько категорий этого кабеля. Перечислим основные из них. Cat 3 – был стандартизирован в 1991 г., электрические характеристики позволяли поддерживать частоты передачи до 16 МГц, использовался для передачи данных и голоса. Более высокая категория – Cat 5, была специально разработана для поддержки высокоскоростных протоколов. Поэтому его электрические характеристики лежат в пределах до 100Мгц. На таком типе кабеля работают протоколы передачи данных 10, 100, 1000 Мбит/с. На сегодняшний день кабель Cat5 практически вытеснил Cat 3. Основное преимущество витой пары перед телефонными и коаксиальными кабелями – более высокая скорость передачи данных. Также использование Cat 5 в большинстве случаев позволяет, не меняя кабельную структуру, повысить производительность сети (переходом от 10 к 100 и от 100 к 1000 Мбит/с).

Оптоволокно используется для соединения больших сегментов сети, которые располагаются далеко друг от друга, или в сетях, где требуется большая полоса пропускания, помехоустойчивость. Оптический кабель состоит из центрального проводника света (сердцевины) – стеклянного волокна, окруженного другим слоем стекла – оболочкой, обладающей меньшим показателем преломления, чем сердцевина. Распространяясь по сердцевине, лучи света не выходят за ее пределы, отражаясь от покрывающего слоя оболочки. Световой луч обычно формируется полупроводниковым или диодным лазером. В зависимости от распределения показателя преломления и от величины диаметра сердечника различают:

одномодовое волокно;многомодовое волокно.



Понятие "мода" описывает режим распространения световых лучей в сердечнике кабеля. В одномодовом кабеле используется проводник очень малого диаметра, соизмеримого с длиной волны света. В многомодовом кабеле применяются более широкие сердечники, которые легче изготовить. В этих кабелях в сердечнике одновременно существует несколько световых лучей, отражающихся от оболочки под разными углами. Угол отражения луча называется модой луча. Оптоволокно обладает следующими преимуществами: устойчивость к электромагнитным помехам, высокие скоростные характеристики на больших расстояниях. Основным недостатком является как дороговизна самого кабеля, так и трудоемкость монтажных работ, так как все работы выполняются на дорогостоящем высокоточном оборудовании.

Физический уровень также отвечает за преобразование сигналов между различными средами передачи данных. Например, при необходимости соединить сегменты сети, построенные на оптоволокне и витой паре, применяют так называемые конверторы (в данном случае они преобразуют световой импульс в электрический).

Для включения компьютера в сеть используется специальное устройство – сетевой адаптер (Network adapter), позволяющий обмениваться наборами битов, представленными электрическими сигналами. Сетевая карта (так чаще называют сетевой адаптер) обычно имеет шину ISA или PCI для подключения в компьютер и соответствующий разъем для подключения к среде передачи данных (например, для витой пары, коаксиал и т.п.).

Теперь, когда мы знаем, как происходит соединение компьютеров в одну сеть, рассмотрим варианты физической схемы такой сети, или, другими словами, физической топологии (структуры локальной сети).

Топология "шина" (bus) показана на рис. 16.4.


Рис. 16.4.  Топология "шина" (bus).

Все компьютеры и сетевые устройства подсоединены к одному проводу и фактически напрямую соединены между собой.

Топология "кольцо" (ring) показана на рис. 16.5.


Рис. 16.5.  Топология "кольцо" (ring).



Кольцо состоит из сетевых устройств и кабелей между ними, образующих одно замкнутое кольцо.

Топология "звезда" показана на рис. 16.6.


Рис. 16.6.  Топология "звезда" (star).

Все компьютеры и сетевые устройства подключены к одному центральному устройству.

Топология "расширенная звезда" (extended star) показана на рис. 16.7.


Рис. 16.7.  Топология "расширенная звезда"(extended star).

Такая схема практически аналогична топологии "звезда", за одним исключением. Каждое устройство соединено с локальным центральным устройством, а оно, в свою очередь, соединено с центром другой "звезды".


Ping


Для выявления различных неполадок в сети существует несколько утилит, которые позволяют определить, на каком уровне модели OSI произошел сбой, или указаны неверные настройки сетевых протоколов. Одна из таких утилит – ping.

Эта утилита позволяет определить ошибки на сетевом уровне (layer 3), используя протокол ICMP (Internet Control Message Protocol) – протокол межсетевых управляющих сообщений. Формат использования этой утилиты довольно прост: ping 194.87.0.50 (где 194.87.0.50 – IP-адрес удаленного компьютера). Если сеть работает корректно, в результате выводится время ожидания прихода ответа от удаленного компьютера и время жизни пакета (TTL, time to live, количество "хопов", после которого пакет был бы отброшен; этот параметр показывает, сколько оставалось допустимых переходов у пакета-ответа).


Протокол ICMP находится на стыке двух уровней – сетевого и транспортного. Основной принцип действия этого протокола – формирование ICMP эхо-запроса (echo-request) и эхо-ответа (echo-reply). Запрос эха и ответ на него может использоваться для проверки достижимости хоста- получателя и его способности отвечать на запросы. Также прохождение эхо-запроса и эхо-ответа проверяет работоспособность основной части транспортной системы, маршрутизацию на машине источника, работоспособность и корректную маршрутизацию на роутерах между источником и получателем, а также работоспособность и правильность маршрутизации получателя.

Таким образом, если на посланный echo-request возвращается корректный echo-reply от машины, которой был послан запрос, можно сказать, что транспортная система работает корректно. И если браузер не может отобразить web-страницу, то проблема, по всей видимости, не в первых трех уровнях модели OSI.

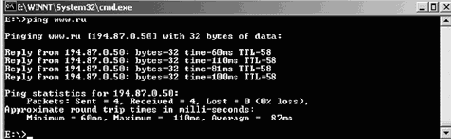

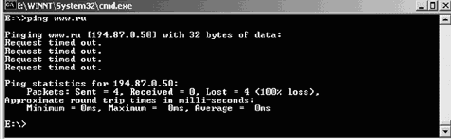

Из примера видно, что по умолчанию размер посылаемого пакета - 32 байта, далее выводится время задержки ответа и TTL. В этом примере показано успешное выполнение команды ping. В случаях, когда запросы echo request посылаются, но echo reply не возвращаются, выводится сообщение об истечении времени ожидания ответа.




Подсети. Маска подсети


Введение классов сетей во многом упростило задачу распределения адресов по организациям. Но не всегда имеет смысл использовать, например, целую сеть класса C, если в ней реально будет размещено лишь 10 компьютеров. Для более рационального использования сетей организуют подсети.

Адрес подсети включает в себя сетевую часть от сети класса A, B или C и так называемое поле подсети (subnet field). Для этого значения выделяют дополнительные биты, принадлежащие хост-части (то есть для адреса подсети может быть использовано до 3-х октетов из сети класса A, до 2-х из сети класса B, и 1 для C, соответственно). Таких битов может быть минимально один (таким образом одна сеть разделяется на две подсети), а максимально столько, чтобы для хост-части оставалось еще два бита (иначе подсеть будет состоять лишь из двух служебных адресов - адреса подсети и броадкаст-адреса). Для сетей класса A это дает от 1 до 22 битов, для B – от 1 до 14 битов, для C – от 1 до 6.

Разбиение на подсети уменьшает также размеры броадкаст-доменов, что необходимо, иначе для сети класса A броадкаст-запрос может рассылаться на 16 миллионов компьютеров. И если каждый из них пошлет хотя бы по одному такому запросу, нагрузка на сеть будет чрезмерно большой. Если же компьютер находится в выделенной подсети, то в соседние сети и подсети роутер пересылать броадкаст-запрос не будет, вследствие чего экономится полоса пропускания физических каналов связи.

Для определения длины адреса подсети используется специальное понятитие – маска подсети. Это число определяет, какая часть IP-адреса применяется для задания сетевой и подсетевой части. Маску подсети можно определить следующем образом. Запишем IP-адрес в бинарном виде. Все разряды, относящиеся к network- и subnet-части, заменим на 1, все значения, относящиеся к host-части,– на 0. В результате получим маску подсети.

Например, маска подсети для целой сети класса A будет выглядеть как 255.0.0.0, для сети класса B: 255.255.0.0, для сети класса C – 255.255.255.0. Для разделения на подсети, как было сказано выше, нужно некоторые биты хост-части выделить для поля подсети. Например, маска 255.255.255.192 определяет подсеть класса C, для которой количество хостов будет равно 62.



Порты


Как было рассмотрено, для протокола IP достаточно знать IP-адрес, чтобы обработать сообщение. Оба протокола транспортного уровня, TCP и UDP, дополнительно используют порты (port) для взаимодействия с вышестоящими уровнями. Порт описывается числом от 0 до 65535 и позволяет операционной системе распределять пакеты, приходящие на транспортный уровень, между различными прикладными программами. Предположим, пользователь одновременно скачивает файл с FTP-сервера и работает с удаленным сервером базы данных. От обоих этих серверов пользовательская машина будет получать по сети пакеты и необходимо правильно передавать их соответствующим приложениям (FTP-клиенту и БД-клиенту).

Часть портов зарезервирована под стандартные приложения. Например, для FTP зарезервирован порт 21, для telnet – 23, для HTTP – 80. Далее приведен список распределения портов:

порты меньше 255 используются для публичных сервисов;порты из диапазона 255-1023 назначаются компаниями-разрабочиками для приложений;номера свыше 1023 – не регулируемые.

Таким образом, говоря об установленном TCP-соединении, имеют ввиду 4 числа: IP-адрес и порт одной стороны и те же параметры второй стороны. Например, если пользователь со своей машины 194.11.22.33 обратился через браузер к web-серверу 213.180.194.129, то это означает, что установлено соединение 194.11.22.33:10123-213.180.194.129:80 (номер 10123 выбран произвольно – используется любой незанятый порт).

Используется также термин "сокет" (socket), под которым подразумевается пара "IP-адрес:порт" – адресная "точка" для сетевых обращений.



Presentation layer (layer 6)


Этот уровень отвечает за представление данных, пересылаемых по сети. Он обеспечивает следующую функциональность: data formatting (presentation, то есть преобразование данных в понятный получателю формат), data encryption (шифрование), data compression (сжатие данных). Presentation layer выполняет одну или все эти функции во время передачи сообщений между 7-м и 5-м уровнями. Приведем пример использования уровня представлений.

Предположим, хост-получатель использует EBCDIC (кодировка, применяемая на крупных IBM-серверах для передачи символов в виде чисел), а хост- отправитель – ASCII (традиционная кодировка для персональных компьютеров). Presentation layer будет обеспечивать преобразование пересылаемых данных между этих машинами.

Для обеспечения безопасности при передаче частной информации через публичные сети необходимо шифрование данных. Один из распространенных протоколов, используемых для этой цели, – SSL (Secured Sockets Layer) – может быть отнесен к уровню представлений.

Если канал связи обладает низкой пропускной способностью, целесообразно применять компрессию данных. Представительский уровень, используя математические алгоритмы, позволяет уменьшить объем передаваемых данных. Что касается высокоскоростных каналов, то для них использование компрессии может потребовать значительных вычислительных мощностей при больших объемах трафика.



Протоколы ARP, RARP


Когда формируется пакет для отправления, на сетевом уровне закладывается IP-адрес получателя. Однако для передачи на нижестоящий канальный уровень также нужно знать MAC-адрес. Для определения соответствия IP-адресу MAC-адреса существует ARP-протокол (Address Resolution Protocol, протокол определения адресов). Он работает следующим образом.

Формируется специальный широковещательный (broadcast) запрос. Он рассматривался выше, его особенность в том, что его получают все устройства, подключенные к этой локальной сети. В таком запросе MAC-адрес получателя состоит из одних бинарных единиц, а в поле IP-адреса записывается именно тот адрес, для которого требуется определить MAC-адрес. Когда некий компьютер получает такой запрос, он сравнивает указанный IP-адрес со своим. Если они различаются, сообщение игнорируется. Если они равны, то формируется ответ, в котором по всем правилам указаны IP- и MAC-адреса отправителя, то есть искомой машины.

Для того, чтобы не нагружать широковещательными запросами сеть, ARP-протокол поддерживает специальную ARP-таблицу, которая находится в оперативной памяти и хранит соответствие между IP- и MAC-адресами. После удачного определения MAC-адреса какого-нибудь узла сети делается соответствующая запись в таблицу, чтобы при следующей отсылке пакета не пришлось снова рассылать broadcast-запросы. Спустя некоторое время запись удаляется. Это позволяет автоматически подстраиваться под изменения в сети, ведь у какого-то узла могли изменить MAC- или IP-адрес. Если отправитель не находит IP-адрес получателя в ARP-таблице, то снова формируется и отправляется ARP-запрос.

Протокол RARP (Reverse ARP – обратный ARP) действует наоборот – он известному MAC-адресу сопоставляет IP-адрес. Это необходимо, например, для работы таких протоколов, как BOOTP (Bootstrap Protocol, протокол автоматической настройки) и DHCP (Dynamic Host Configuration Protocol, протокол динамической конфигурации хостов). Их назначение – облегчить задачи системному администратору. Они позволяют не вводить IP-адрес в каждый компьютер локальной сети, а назначают их сами в автоматическом режиме. При загрузке очередной машины посылается broadcast-запрос – противоположный ARP-запросу. Если в ARP-запросе идет опрос "IP получателя известен, MAC получателя – ???", то в RARP-запросе "MAC получателя известен, IP - ???". Если в сети есть DHCP-сервер, он отвечает на RARP-запрос, указывая IP-адрес для этого компьютера (особенно это эффективно при большом количестве компьютеров).

Оба эти протокола работают в рамках лишь локальной сети, поскольку все пакеты, направляемые в другие сети, обрабатываются и маршрутизируются роутером, поэтому знать MAC-адрес не требуется (отправитель указывает MAC-адрес самого роутера).



Route

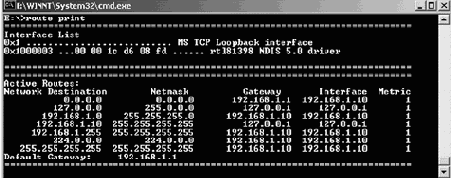

Для просмотра и редактирования таблицы маршрутов используется утилита route. Типичный пример таблицы маршрутизации на персональном компьютере:

Для ОС Windows:

route print


В таблице маршрутизации указывается сеть, маска сети, маршрутизатор, через который доступна эта сеть, интерфейс и метрика маршрута. Из приведенной таблицы видно, что маршрут по умолчанию доступен через маршрутизатор 192.168.1.1. Сеть 192.168.1.0 с маской 255.255.255.0 является локальной сетью.

При добавлении маршрута можно использовать следующую команду.

route ADD 157.0.0.0 MASK 255.0.0.0 157.55.80.1

157.0.0.0 – удаленная сеть, 255.0.0.0 – маска удаленной сети, 157.55.80.1 – маршрутизатор, через который доступна эта сеть. Примерно такой же синтаксис используется при удалении маршрута: route DELETE 157.0.0.0.

В ОС Solaris для просмотра таблицы маршрутизации используется немного другая команда – netstat –r.


Добавление и удаление маршрутов выполняется командой route: route add –net 157.6 157.6.1.20, где 157.6 – сокращенный адрес подсети, а 157.6.1.20 – маршрут, по которому эта сеть доступна. Также удаление маршрутов в таблице маршрутизации: route del –net 157.6.



Session layer (layer 5)


После транспортного уровня пакет поступает на уровень сессий. Когда приложения, запущенные на различных машинах, начинают взаимодействовать через сеть, то между ними происходит множество мини-"переговоров", обменов, диалогов, из которых и состоит сетевая сессия.

Session layer координирует установление и завершение соединений и сессий между приложениями.



TCP


TCP/IP представляет собой комбинацию двух уровней, TCP и IP. IP – протокол третьего уровня – обеспечивает наилучшую, но не гарантированную доставку данных через сеть. TCP – протокол четвертого уровня – позволяет эту гарантию обеспечить. Поэтому совместно они могут предоставить большее количество сервисов.

Работа по TCP-протоколу начинается с установления соединения. Два компьютера (один из них инициатор соединения, второй – принимающий) обмениваются специальными пакетами в три этапа. Условно их можно назвать "запрос", "подтверждение" и "подтверждение на подтверждение". Такая процедура необходима, чтобы при получении какого-нибудь старого пакета (например, делается вторая попытка установить соединение) не возникало никаких неоднозначностей.

После успешного установления соединения участники могут начать обмениваться данными. Рассмотрим пример HTTP-сервера, который отправляет HTML-страницу клиенту. Текст может быть слишком длинным, чтобы уместиться в один пакет, поэтому первая задача уровня TCP – разбить сообщение на несколько пакетов, а на стороне отправителя – собрать их опять в единое целое. Поскольку очередность пакетов несомненно важна, каждый получает порядковый номер.

Следующая задача протокола 2 – обеспечить гарантированную доставку. Делается это с помощью следующей процедуры. Отправитель посылает пакет с номером n и начинает ждать. Получатель в случае успешного прихода пакета n, отправляет подтверждение о получении ("квитанцию"), в котором также указывает номер n. Если отправитель в течение определеннного времени (тайм-аута) не получает подтверждения, он считает пакет n потерянным и отсылает его еще раз.

Разумеется, отправителю неэффективно просто ждать, пока получатель получит и обработает каждый пакет по одному. Поэтому процедура усложняется, вводится специальное понятие – "окно" (window). Окно имеет некоторый размер, предположим, 10. Это означает, что передача начинается с отсылки 10 первых пакетов. Получатель может принять их не в том порядке, в каком они были отосланы. Тем не менее, на каждый успешно полученный пакет отсылается подтверждение с указанием номера такого пакета. Если отправитель отослал уже все 10 пакетов, но квитанция о получении пакета 1 так и не пришла, то передача приостанавливается, а по прошествии тайм-аута первый пакет считается потерянным и пересылается еще раз. Если же подтверждения приходят регулярно, то отправляются новые пакеты, но не более 10 единовременно.

Этот алгоритм носит название "скользящего окна". Если представить, что все пакеты выстроены в ряд, то окно "скользит" по нему, определяя, какие пакеты готовы для отсылки. Такой подход обеспечивает гарантированную доставку при максимально возможной скорости передачи данных. Разумеется, протокол TCP работает не столь быстро, ведь часть пропускной способности сети тратится на пересылку квитанций и повторов потерянных пакетов. Однако, большое количество информации требуется доставлять именно таким образом. Понятно, что части, например, текста должны составляться в строгом порядке и без пропусков. Были разработаны специальные механизмы, автоматически регулирующие величины таких характеристик, как тайм-аут и размер окна, для достижения оптимальной производительности.



Traceroute


Утилита traceroute также использует протокол ICMP для определения маршрута прохождения пакета. При отсылке traceroute устанавливает значение TTL последовательно от 1 до 30. Каждый маршрутизатор, через который проходит пакет на пути к назначенному хосту, увеличивает значение TTL на единицу. С помощью TTL происходит предотвращение зацикливания пакета в "петлях" маршрутизации, иначе "заблудившиеся" пакеты окончательно перегрузили бы сеть. Однако, при выходе маршрутизатора или линии связи из строя требуется несколько дополнительных переходов для понимания, что данный маршрут потерян и его необходимо обойти. Чтобы предотвратить потерю датаграммы, поле TTL устанавливается на максимальную величину.

Когда маршрутизатор получает IP-датаграмму с TTL, равным 0 или 1, он уничтожает ее и посылает хосту, который ее отправил, ICMP-сообщение "время истекло" (time exceeded). Принцип работы traceroute заключается в том, что IP-датаграмма, содержащая это ICMP-сообщение, имеет в качестве адреса источника IP-адрес маршрутизатора.

Теперь легко понять, как работает traceroute. На хост назначения отправляется IP- датаграмма с TTL, равным единице. Первый маршрутизатор, который должен обработать датаграмму, уничтожает ее (так как TTL равно 1) и отправляет ICMP-сообщение об истечении времени (time exceeded). Таким образом определяется первый маршрутизатор в маршруте. Затем traceroute отправляет датаграмму с TTL, равным 2, что позволяет получить IP-адрес второго маршрутизатора. Так продолжается до тех пор, пока датаграмма не достигнет хоста назначения. Утилита traceroute может посылать в качестве такой датаграммы UDP-сообщение с номером порта, который заведомо не будет обработан приложением (порт выше 30000), поэтому хост назначения ответит "порт недоступен" (port unreachable). При получении такого ответа делается вывод, что удаленный хост работает корректно. В противном случае максимального значения TTL (по умолчанию 30) не хватило для того, чтобы его достигнуть.


Рассмотрим пример выполнения утилиты traceroute.

Пример 16.1.

(html, txt)

Первая строка содержит имя и IP-адрес хоста назначения, максимальное значение TTL и размер посылаемого пакета (38 байт). Последующие строки начинаются с TTL, после чего следует имя хоста, или маршрутизатора и его IP-адрес. Для каждого значения TTL отправляются три датаграммы. Для каждой возвращенной датаграммы определяется и выводится время возврата. Если в течение 3-х секунд на каждую из 3-х датаграмм не был получен ответ, то посылается следующая датаграмма, а вместо значения времени выводится звездочка. Время возврата – это время прохождения датаграммы от источника (хоста, выполняющего программу traceroute) до маршрутизатора. Если нас интересует время, потраченное на пересылку между, например, 5 и 6 узлом, необходимо вычесть из значения времени TTL 6 время TTL 5.

В каждой из операционных систем сетевая часть утилиты реализована практически одинаково, но реализация на уровне приложений различается.

В ОС Solaris используется утилита traceroute. В качестве параметра задается IP-адрес, или доменное имя удаленного хоста, связь до которого требуется проверить. В примере, приведенном выше, видно успешное выполнение traceroute и корректную работу сете- зависимых уровней (физический, канальный, сетевой).

В ОС Windows утилита называется tracert. Используется она так же, как и в ОС Solaris (tracert netserv1.chg.ru). Принципиального различия между утилитами tracert и traceroute нет. Особенностью traceroute является наличие большего количества функций (например, можно указать, начиная с какого TTL выводить информацию).

В случае какой-либо неполадки выводится соответствующее сообщение. Например, при недоступности сети на маршрутизаторе выдается сообщение !N (net unreachable):

Moscow-BNS045-ATM4-0-3.free.net (147.45.20.37) 947.327 ms !N 996.548 ms !N 995.257 ms

Это означает, что 147.45.20.37 – маршрутизатор, начиная с которого, последующий маршрут недоступен. Если недоступен сам хост, то сообщение будет выглядеть так:

msu-mipt-atm0.mipt.ru (212.16.1.1) 5.536 ms !H 5.993 ms !H 10.431 ms !H.

Ошибка !P означает недоступность протокола (protocol unreachable).


Transport layer (layer 4)


Рассмотрим протокол 4-го транспортного уровня модели OSI. Семейство TCP/IP включает в себя два таких протокола – TCP и UDP. TCP (Transmission Control Protocol, протокол управления передачей) обеспечивает виртуальные соединения между пользовательскими приложениями и гарантирует точную доставку данных. UDP (User Datagram Protocol, протокол передачи датаграмм пользователя) служит для быстрого обмена специальными сообщениям (датаграммами) без гарантии доставки.

Основные характеристики TCP и UDP показаны в табл. 16.3.

Таблица 16.3. Основные характеристики TCP и UDP.

TCPUDP
Для работы устанавливает соединениеРаботает без соединений
Гарантированная доставка данныхГарантий доставки нет
Разбивает исходное сообщение на сегментыПередает сообщения целиком в виде датаграмм
На стороне получателя сообщение заново собирается из сегментовПринимаемые сообщения не объединяются
Пересылает заново потерянные сегментыПодтверждений о доставке нет
Контролирует поток сегментовНикакого контроля потока датаграмм нет



UDP


В отличие от TCP, UDP не гарантирует доставку данных. UDP не устанавливает виртуального соединения, источник просто шлет специальные сообщения (в UDP они называются датаграммами) получателю. Если данные были доставлены некорректно, или вообще часть пакетов потерялась, UDP не позволяет их восстановить. Запрос на получение данных должен будет выполняться заново.

Казалось бы, недостатков у такого протокола довольно много, что ставит под сомнение его эффективность. Но есть сервисы, где UDP незаменим. Например, при передаче потокового аудио-видео если бы мы использовали TCP, то при потере одного пакета у нас была бы приостановлена трансляция для его повторной передачи. При использовании UDP один потерянный пакет – всего лишь незначительное (наверняка, вообще незаметное пользователю) ухудшение изображения/звука, при этом передача данных не прерывается. Также при использовании UDP не обязательно устанавливать виртуальное соединение, не нужно отсылать квитанции – все это ускоряет работу протокола.



Утилиты для работы с сетью


Рассмотрим основные программы, позволяющие читать и изменять сетевые параметры, диагностировать и выявлять ошибки при работе сети.

В различных ОС существуют свои наборы утилит. Сравним их для двух систем, например, Microsoft Windows NT и Sun Solaris. Какими бы разными ни были эти ОС, в каждой из них реализована модель OSI. Естественно, программная и аппаратная реализация стека этой модели у них различается, но взаимодействие всех уровней осуществляется по установленному стандарту.



В данном разделе были рассмотрены


В данном разделе были рассмотрены теоретические основы сети как одной большой взаимодействующей системы. Были описаны все уровни модели OSI и их функциональные назначения. Также были представлены основные утилиты, используемые для настройки и обнаружения неисправностей в сети. Затем были рассмотрены средства Java для работы с наиболее распространенными сетевыми протоколами. Приведен подробный пример и для более сложного случая – сервер, обслуживающий несколько клиентов одновременно.
