Градиентная раскраска...

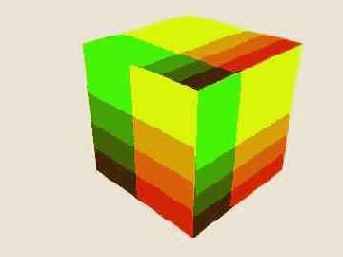

Рис. 16. 106. Градиентная раскраска поверхности, формируемая за счет преобразования текстурных координат объекта из информационного канала № 1 в оттенки цвета

В счетчике Map Channel (Канал карты) нельзя указывать отрицательные числа, поэтому раскраска вершин из каналов Vertex Ilium (Освещенность вершин) или Vertex Alpha (Прозрачность вершин), имеющих номера -2 и -1, не может быть визуализирована с помощью данной карты текстуры.

Раскрывающийся список Sub Channel (Компонент) позволяет выбрать, какой из компонентов цвета раскраски вершин будет отображаться: All (Все), Red (Красный), Green (Зеленый) или Blue (Синий).

Если выбранному каналу было присвоено имя с помощью утилиты Channel Info (Сведения о каналах), то после щелчка на кнопке Update (Обновить) это имя появится справа от надписи Channel Name (Имя канала).
