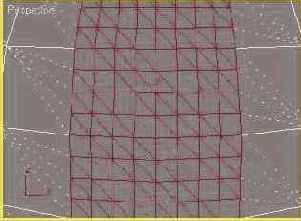

Результат двукратного разбиения выделенной совокупности граней сетчатой оболочки сферы



Рис. 13.54. Результат двукратного разбиения выделенной совокупности граней сетчатой оболочки сферы


  • Face-Center (От центра) - помещает новую вершину в центр грани и соединяет ее линиями с существующими тремя вершинами, разбивая грань на три новые. Разбиваются грани всегда, даже если работа ведется на уровне полигонов.

Отделение граней в виде взрыва

Для отсоединения выделенных граней и превращения их в самостоятельные объекты, что при анимации производит впечатление взрыва объекта или его части, щелкните на кнопке Explode (Взорвать), предварительно указав, какие из граней будут разбиты на отдельные объекты. Любые две смежные грани, угол между которыми превышает величину порога, заданного в счетчике справа от кнопки, разбиваются на отдельные объекты. Установите переключатель под кнопкой в одно из двух положений: Objects (Объекты) или Elements (Элементы), чтобы указать, должны грани выделяться в самостоятельные объекты или преобразовываться в элементы исходной сетки.

Назначение и использование остальных инструментов свитка не отличается от того, что было рассмотрено выше применительно к режиму правки сеток на уровне объектов, вершин и ребер.
