В результате копирования...

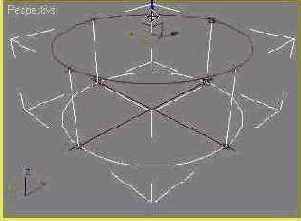

Рис. 13.23. В результате копирования методом перемещения всех выделенных сегментов сплайна- круга при установленном флажке Connect Copy (Соединить копии) вершины сегментов-копий и оригиналов оказываются соединенными линиями

Скрытие, удаление и деление сегментов

Кнопки Hide (Скрыть), Unhide All (Сделать видимыми все) позволяют скрыть выделенные сегменты и восстановить видимость всех скрытых сегментов сплайна.

Кнопка Delete (Удалить) позволяет удалить выделенный сегмент сплайна.

Кнопка Divide (Разделить) позволяет равномерно разбить выделенный сегмент на более мелкие сегменты за счет размещения равноудаленных вершин по всей длине сегмента. Число добавляемых вершин задается в счетчике справа от кнопки.

Отделение сегментов от сплайна

Кнопка Detach (Отделить) позволяет отделить сегмент сплайна, превратив его в самостоятельный объект. Установка флажка Same Shp (Та же форма) заставляет отделенный сегмент стать частью той же формы, к которой относится сплайн. Флажок Reorient (Исходная ориентация) позволяет привести ориентацию локальных осей координат отделяемого сегмента в соответствие с ориентацией осей координат активного окна проекции, а флажок Сору (Копия) позволяет отделить копию сегмента. Для отделения сегмента выделите его (выделенный сегмент окрашивается в красный цвет) и щелкните на кнопке Detach (Отделить). Если не установлен флажок Same Shp (Та же форма), появится окно диалога Detach (Отделение). Введите имя для создаваемой формы и щелкните на кнопке ОК.

Остальные кнопки, доступные в режиме редактирования сегментов, выполняют те же функции, что и в режиме правки вершин и сплайна как объекта.
