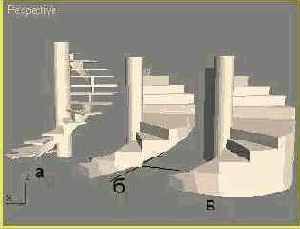

Три типа винтовых лестниц: ажурная (а), монолитная (б) и блочная (в)

Рис. 10.106. Три типа винтовых лестниц: ажурная (а), монолитная (б) и блочная (в)

Уникальными для винтовой лестницы являются только следующие элементы управления свитка Parameters (Параметры):

в разделе Generate Geometry (Генерация геометрии):
Center Pole (Центральный столб) - установка этого флажка обеспечивает формирование центрального столба, вокруг которого закручивается ступенчатая спираль. Настройка свойств этого столба производится в свитке Center Pole (Центральный столб), описываемом далее;
Inside (Внутри), Outside (Снаружи) - установка этих флажков групп Handrail (Поручни) и Rail Path (Путь для поручня) обеспечивает формирование поручней или линий путей для создания поручней вдоль внутреннего и наружного краев ступенек;
в разделе Layout (Компоновка):
CCW (Против часовой), CW (По часовой) - переключатель выбора направления закрутки спирали;
Radius (Радиус) - внешний радиус основания лестницы;
Revs (Витков) - число витков спирали лестницы;
в разделе Steps (Ступени) имеется дополнительный флажок и счетчик Segs (Сегментов), с помощью которого задается число сегментов линии, ограничивающей наружный и внутренний края каждой ступеньки. Если число сегментов равно 1, то края ограничиваются прямыми линиями. При увеличении числа сегментов края закругляются по дуге.

Если установлен флажок Center Pole (Центральный столб), то свиток Center Pole (Центральный столб) позволяет настроить следующие параметры центрального столба винтовой лестницы:

Radius (Радиус) - радиус столба, который может быть и больше, и меньше радиуса центрального отверстия лестницы;
Segments (Сегментов) - число сегментов по периметру сечения столба;
Height (Высота) - установка этого флажка дает возможность настроить высоту столба, которая по умолчанию принимается равной высоте лестницы.
