Свиток Measure (Измерить) командной панели Utilities (Утилиты) содержит результаты измерений параметров объекта

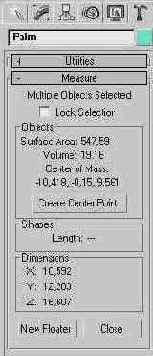

Рис. 5. 26. Свиток Measure (Измерить) командной панели Utilities (Утилиты) содержит результаты измерений параметров объекта


Свиток Measure (Измерить) содержит следующие параметры и элементы управления:

  • в верхней части свитка указывается имя измеряемого объекта (на рис. 5. 26 это TeapotOl). Если выделенных объектов несколько, вместо имени появляется надпись Multiple Objects Selected (Выделено несколько объектов);
  • Lock Selection (Блокировка выделения) - установка этого флажка не блокирует выделения самих объектов, которое при установленном флажке все равно можно отменить, но обеспечивает блокировку измерений выделенных объектов. В этом случае даже после сброса выделения объектов результаты измерений продолжают отображаться в свитке Measure (Измерить);
  • Objects (Объекты) - в этом разделе отображаются такие физические параметры всех выделенных объектов, как суммарная площадь поверхности (Surface Area) и суммарный внутренний объем (Volume). Параметр Center of Mass (Центр масс) указывает координаты точки, в которой располагался бы центр масс всей совокупности выделенных трехмерных тел, если бы они имели какую-то массу. Щелчок на кнопке Create Center Point (Создать точку центра) ведет к созданию в точке центра масс вспомогательного объекта Point (Точка);
  • Shapes (Формы) - в этом разделе для выделенных объектов-сплайнов или кривых типа NURBS отображается единственный параметр - суммарная длина всех кривых, входящих в состав выделенных форм. Например, для сплайна Donut (Кольцо), состоящего из двух концентрических окружностей, это будет суммарная длина обеих окружностей;
  • Dimensions (Размеры) - в этом разделе отображаются размеры габаритного контейнера, охватывающего всю совокупность выделенных объектов, по осям X, Y и Z глобальной системы координат;
  • New Floater (Новое плавающее окно) - щелчок на этой кнопке вызывает появление немодального окна Measure (Измерить), содержащего тот же набор параметров, что и одноименный свиток. Это окно дает возможность переключиться на работу с другими инструментами max 6 и в то же время продолжать видеть результаты измерений;
  • Close (Закрыть) - завершает работу с утилитой Measure (Измерить) и закрывает одноименный свиток.
